Disegno della rete di terra e creazione del modello dati per Ampère

La nuova funzionalità consente di progettare e disegnare la rete di terra dell’impianto elettrico fornendo le funzioni essenziali per la definizione degli oggetti che compongono la rete e per la loro disposizione e interconnessione nel disegno/pianta dell’impianto.

La rete di terra realizzata in ambiente grafico concorre alla progettazione della rete elettrica definita nel file utenze associato tramite il software Ampère di Electro Graphics.

Ad ogni oggetto definito per la rete di terra (collettori, dispersori, corde, cavi) possono corrispondere uno o più oggetti grafici nel disegno che ne condividono le caratteristiche fondamentali.

Gli oggetti di tipo Collettore o Dispersore verticale (come ad esempio i picchetti) sono rappresentati nel disegno tramite simboli grafici inseriti nella Libreria Simboli dei software di Electro Graphics. I collettori rappresentano i nodi di congiunzione fra la rete di terra e le utenze della rete elettrica definita nel progetto di Ampère. Gli oggetti di tipo Dispersori orizzontali (corde) e Cavi sono rappresentati graficamente nel disegno tramite oggetti grafici di tipo polilinea e fungono da elementi di giunzione tra i simboli delle rete di terra disposti sulla pianta.

Come sempre, Electro Graphics supporta il progettista elettrico con software performanti, in continua evoluzione, per affrontare con tranquillità le nuove esigenze che l’attività quotidiana e l’evoluzione tecnica richiedono.

Rete di terra

Il comando Rete di terra (alla riga di comando TERRA) consente di progettare e disegnare la rete di terra dell’impianto elettrico fornendo le funzioni essenziali per la definizione degli oggetti che compongono la rete e per la loro disposizione e interconnessione nel disegno/pianta dell’impianto.

La rete di terra realizzata in ambiente grafico concorre alla progettazione della rete elettrica definita nel file utenze associato (.upex) tramite il software Ampère di Electro Graphics.

Ad ogni oggetto definito per la rete di terra (collettori, dispersori, corde, cavi, bobine di Petersen) possono corrispondere uno o più oggetti grafici nel disegno che ne condividono le caratteristiche fondamentali.

Gli oggetti di tipo Collettore, Dispersore verticale (come ad esempio i picchetti) o Bobina di Petersen sono rappresentati nel disegno tramite simboli grafici inseriti nella Libreria Simboli dei CAD elettrici Eplus e iDEA o dell’applicativo CADelet  di Electro Graphics. I collettori rappresentano i nodi di congiunzione fra la rete di terra e le utenze della rete elettrica definita nel progetto di Ampère. Gli oggetti di tipo Dispersori orizzontali (corde) e Cavi sono rappresentati graficamente nel disegno tramite oggetti grafici di tipo polilinea e fungono da elementi di giunzione tra i simboli delle rete di terra disposti sulla pianta.

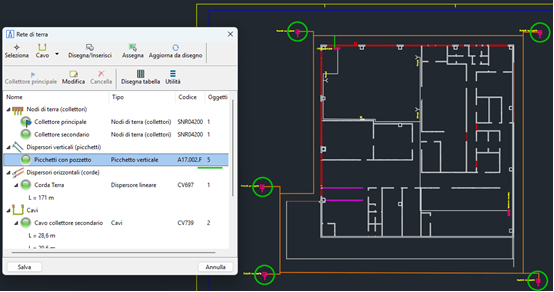

Per avviare il comando di disegno della rete di terra cliccare l’icona del comando nella barra multifunzione, pagina “Impiantistica” o eseguire TERRA da riga di comando. La finestra di progettazione Rete di terra rende disponibili tutte le funzioni necessarie per la definizione degli elementi costituenti la rete di terra e per il loro disegno.

Creazione e modifica degli oggetti della rete di terra

Per inserire un nuovo oggetto in lista aprire il menù relativo presente nella barra degli strumenti e selezionare il tipo di oggetto:

• Collettore

• Dispersore

• Corda

• Cavo

• Bobina di Petersen

All’avvio del comando di inserimento, la finestra di dialogo consente di definire le proprietà del nuovo oggetto. Confermare con OK i dati presenti in finestra o Annulla per terminare il comando.

Alla conferma dei dati viene avviato il comando di disegno del nuovo oggetto.

Modifica degli oggetti

Per modificare un oggetto della lista, selezionare l’oggetto con doppio click del mouse o selezionare l’oggetto ed eseguire Modifica dalla barra degli strumenti.

Per cancellare un oggetto della lista, selezionare l’oggetto sezionare l’oggetto ed eseguire Cancella dalla barra degli strumenti.

Disegno degli oggetti della rete di terra

Per inserire nel disegno un oggetto della rete di terra, selezionare l’oggetto in lista ed eseguire Disegna/Inserisci dalla barra degli strumenti. In alternativa, avviare il comando di disegno trascinando l’oggetto selezionato in lista nell’area di disegno.

Disegno di oggetti di tipo Collettore, Dispersore verticale e Bobina di Petersen

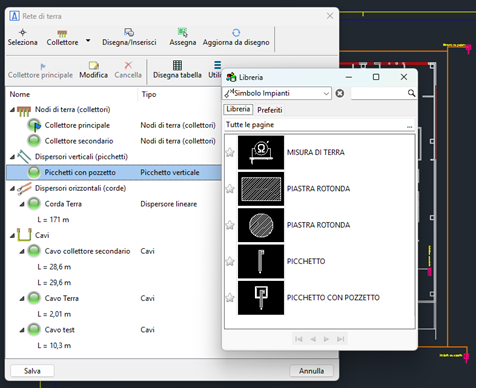

Gli oggetti di tipo Collettore, Dispersore verticale e Bobina di Petersen sono rappresentati nel disegno mediante simboli registrati in Libreria Simboli. All’avvio del comando di disegno una finestra di dialogo consente la scelta del simbolo da inserire fra quelli compatibili presenti in libreria.

Selezionare un simbolo dalla lista e procedere con il posizionamento dello stesso nel disegno. Per i soli simboli del tipo Dispersore verticale l’operazione di inserimento sarà ripetitiva. Terminare o annullare l’inserimento con ESC.

Nota. La finestra di libreria propone solo i simboli compatibili con l’oggetto selezionato per il disegno. E’ possibile inserire esclusivamente simboli di tipologia Simboli Impianti e con Caratteristica speciale compatibile con uno dei tipi oggetto della rete di terra:

• Nodo di terra (collettore)

• Dispersore verticale (picchetto)

• Bobina di Petersen

Nota. Due simboli posti in prossimità fra di loro sono considerati connessi.

Disegno di oggetti di tipo Corda (Dispersore lineare) e Cavo

Gli oggetti di tipo Corda (Dispersore lineare) e Cavo sono rappresentati graficamente tramite polilinee. E’ importante fare una precisazione al fine di eseguire correttamente il disegno della rete di terra. Un oggetto della rete di terra, sia esso un simbolo o un’altra polilinea associata a corda, è considerato connesso ad un oggetto di tipo corda se entra in contatto con la polilinea rappresentante la corda in un punto qualsiasi della sua estensione. Gli oggetti cavi invece, essendo elementi di connessione fra gli altri oggetti della rete di terra, sono considerati connessi ad un oggetto se entrano in contatto con esso nei punti terminali della polilinea.

All’avvio del comando è richiesta la selezione della successione di punti che identifica il percorso della corda o del cavo sulla pianta. Terminare o annullare il comando di disegno con ESC.

Disegno di oggetti di tipo Corda (non Dispersore lineare)

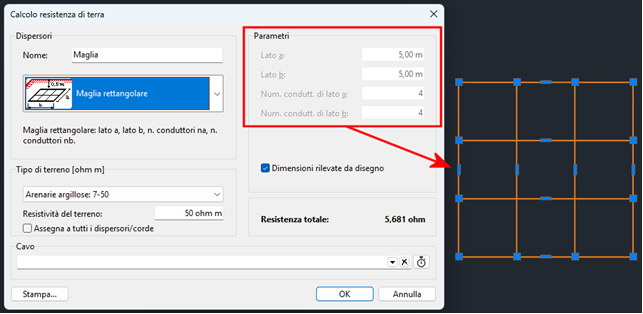

Gli oggetti corda di tipo diverso da Dispersore lineare, ad esempio Stella a quattro punte, Maglia

rettangolare ..., vengono inseriti nel disegno mediante una composizione geometrica di polilinee conforme alle caratteristiche imposte dai parametri definiti per l’oggetto.

Il comando di disegno per un oggetto la cui geometria è già inserita nel disegno segue invece le procedure di disegno delle corde (Dispersore lineare). Questo consente la modifica/estensione dell’oggetto già inserito nel disegno.

E‘ possibile eseguire il collegamento di corde e cavi separati fra di loro tramite l’utilizzo di simboli di rinvio. Per inserire un simbolo di rinvio selezionare le funzioni Rinvio uscente e Rinvio entrante disponibili nel menù di creazione oggetti della finestra Rete di terra. All’avvio del comando di inserimento rinvii, viene richiesta la selezione di due punti che definiscono una linea (corda elastica) che intercetti l’estremità di corda/cavo da rinviare. Nel punto terminale della polilinea intercettata viene inserito il simbolo di rinvio. Una finestra di dialogo consente di assegnare:

• Sigla (attributo SIGLAC): sigla del rinvio, sono considerati connessi fra loro i simboli di rinvio entrante e uscente aventi la stessa sigla.

• Lunghezza (attributo LUN_CAV): il valore numerico assegnato (opzionale) viene aggiunto alla lunghezza rilevata nel disegno per la corda o cavo.

Nota. Per i simboli di rinvio sono impiegati i disegni dwg GN_LINK_OUT e GN_LINK_IN presenti nei percorsi di libreria simboli.

Assegna oggetti

Il comando Assegna consente di associare un oggetto della rete di terra ad un oggetto grafico del disegno, ad esempio un simbolo o una polilinea disegnati senza utilizzare le funzioni della finestra Rete di terra. Selezionato l’oggetto in lista, eseguire Assegna dalla barra degli strumenti della finestra, selezionare nel disegno gli oggetti da associare, confermare con INVIO o annullare con ESC.

Per rimuovere l’associazione fra un oggetto della rete di terra e gli elementi grafici nel disegno, selezionare l’oggetto in lista e da menù contestuale (click con tasto destro del mouse per attivarlo) selezionare Rimuovi assegnazione.

Aggiorna da disegno

Il comando Aggiorna da disegno consente di aggiornare gli oggetti della rete di terra visualizzati in lista con eventuali modifiche eseguite nel disegno senza passare per le funzioni della finestra Rete di terra. E’ utile in modo particolare nel caso in cui si operi nel disegno, ad esempio, cancellando o copiando e incollando oggetti grafici o modificando la geometria delle polilinee. Il comando di aggiornamento provvede a correggere il numero di oggetti grafici associati agli oggetti della rete di terra e a ricomputare la lunghezza di cavi e corde rilevata da disegno.

Assegna a condotto

Assegna a condotto consente di inserire l’oggetto di tipo corda o cavo in un condotto presente nel disegno. Per eseguire l’inserimento di una corda o di un cavo in un condotto selezionare l’oggetto della rete di terra in lista, eseguire Assegna a condotto dal menù contestuale (click con tasto destro del mouse per attivarlo), e seleziona nel disegno i punti iniziale e finale del percorso nel condotto elettrico. La corda o il cavo della rete di terra vengono computati per il calcolo dello stipamento del condotto.

Per rimuovere l’associazione fra un oggetto della rete di terra e un condotto, selezionare l’oggetto in lista e da menù contestuale (click con tasto destro del mouse per attivarlo) selezionare Rimuovi da condotto.

Altri comandi della finestra Rete di terra

Dalla barra degli strumenti:

• Seleziona: avvia un comando di selezione oggetto nel disegno. Se l’oggetto grafico appartiene alla rete di terra, l’oggetto associato della rete di terra viene selezionato in lista.

• Collettore principale: consente di assegnare la caratteristica Collettore principale ad uno degli oggetti collettore presenti in lista.

• Disegna tabella: avvia il comando di creazione nel disegno della tabella degli oggetti che costituiscono la rete di terra.

Dal menù contestuale (click con tasto destro del mouse per attivarlo) dell’oggetto selezionato:

• Inserisci marcatore: avvia il comando di inserimento nel disegno di un blocco marcatore

contenente le informazioni identificative dell’oggetto della rete di terra selezionato. Posto in prossimità dell’oggetto grafico, agevola l’individuazione dello stesso nel disegno.

Dal menù Utilità, presente nella barra degli strumenti:

• Elimina oggetti non utilizzati: utilità di pulizia della lista oggetti, provvede a cancellare dalla lista tutti gli oggetti della rete di terra non associati ad oggetti grafici nel disegno.

• Aggiorna i simboli nel disegno: aggiorna gli attributi dei simboli e dei blocchi marcatore del disegno con i dati correnti degli oggetti della rete di terra. Questa utilità risulta utile nel caso in cui, per esempio, eventuali modifiche agli oggetti della rete di terra vengano operate dalla palette Rete di terra di Ampère e non in ambiente di disegno.

• Modifica file utenze correlato: consente di cambiare il file utenze .upex associato al disegno corrente.

• Esporta per Flow Chart: crea un file per Flow Chart di Electro Graphics rappresentante il grafo delle connessioni degli oggetti della rete di terra.

Preferenze di disegno

Dal menù Utilità, consente di accedere alla finestra delle impostazioni di disegno della rete di terra.

• Colore corde/cavi: colore con il quale le polilinee rappresentanti gli oggetti di tipo corda o cavo sono inserite nel disegno.

• Spessore polilinee corde e cavi: spessore di disegno delle polilinee rappresentanti gli oggetti di tipo corda e cavo.

• Disegno sul piano XY: se questa preferenza è attiva (casella con spunta) il disegno degli oggetti della rete di terra avviene sul piano XY a elevazione zero e, nella ricostruzione da disegno del modello della rete di terra, l’elevazione geometrica degli oggetti viene ignorata. Sarà possibile valorizzare la profondità di posa per gli oggetti tramite la finestra di modifica degli oggetti che la prevedono.

Se questa preferenza non è attiva (casella priva di spunta) il disegno degli oggetti della rete di terra avviene all’elevazione, rispetto alla coordinata zero, imposta dalle caratteristiche dell’oggetto delle rete o dalla preferenze di disegno. In particolare, in questa modalità, il disegno dei cavi provvede a raccordare la connessione fra oggetti posti a elevazioni diverse. Inoltre, in fase di ricostruzione del modello della rete di terra da disegno, per ogni oggetto l’elevazione viene determinata dalle coordinate geometriche degli oggetti grafici.

• Elevazione collettori/dispersori/corde: elevazioni di inserimento dei simboli di tipo collettore/dispersore e delle polilinee associate agli oggetti di tipo corda.

• Layer di disegno: layer del disegno in cui vengono inseriti i nuovi oggetti grafici. Se non specificato, gli oggetti vengono inseriti nel layer corrente.

• Blocco marcatore: nome del disegno del blocco marcatore utilizzato dal comando Inserisci marcatore. Il disegno (file dwg) del blocco marcatore deve essere presente nei percorsi di libreria simboli.
