Apertura progetto, incremento prestazioni e miglioramenti operativi.

La nuova serie 2026, unitamente alle nuove funzionalità e verifiche introdotte, ha elevato le possibilità di progettazione delle reti elettriche, permettendo di affrontare progetti le cui dimensioni sono aumentate di pari passo e conseguentemente la gestione Multi Thread dei processi è diventata determinante.

A fronte di questo, un miglioramento dell’efficienza degli algoritmi di calcolo da determinato un cospicuo incremento delle prestazioni di calcolo complessive.

Inoltre, una serie di pratiche funzioni di uso frequente quali il copia / incolla multiplo di utenze complete o di dati qualificanti, ha reso più efficacie e veloce le operazioni di editazione della rete.

Infine, alcune migliorie sua dettagli di tracciamento di curve di selettività e l’esportazione su file .xls delle stampe di progetto, hanno reso più fruibili i dati messi a disposizione dalle procedure di calcolo.

Ancora una volta, l’uso di software di progettazione elettrica di Electro Graphics, supporta il progettista con strumenti performanti, in continua evoluzione, per affrontare con efficacia le esigenze che l’attività quotidiana e l’evoluzione tecnica richiedono.

Pagina di apertura multidocumento

La pagina iniziale riporta gli elenchi dei file di progetto suddivisi in Preferiti, Recenti, Cartella selezionata. Il nuovo comando Opzioni, tramite il pulsante in basso a destra, elenca alcune nuove funzionalità.

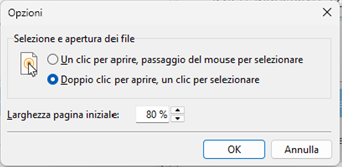

Opzioni

Selezione e apertura dei file.

Modalità operative per selezionare ed aprire un file di progetto.

 Un clic per aprire, passaggio del mouse per selezionare: Modalità predefinita, richiede uso esclusivo del mouse.

Doppio clic per aprire, un clic per selezionare: Modalità che agevola l’uso della tastiera.

L’accesso potrà quindi essere effettuato:

-      Tramite mouse: fare un clic sul nome file per selezionare, fare doppio clic sul nome file per aprire;

-      Tramite tastiera: usare il tasto Tab per selezionare il quadrante, il tasto Freccia su/giu per selezionare il nome del file, il tasto Invio per aprire il file.

Larghezza pagina iniziale [%]

Imposta la larghezza della pagina iniziale in misura proporzionale alla larghezza della finestra Principale

Collegamento a pagina iniziale

La pagina iniziale viene nascosta dopo l’apertura di un file di progetto.

Ad ogni progetto aperto corrisponde una scheda nella parte superiore della pagina, ed il progetto corrente corrisponde alla scheda selezionata.

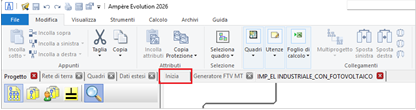

La prima scheda, denominata Inizia, permette di visualizzare la pagina iniziale senza chiudere i progetti aperti.

Nell’elenco file dei tre pannelli (Recenti, Preferiti, Cartella), i progetti aperti sono evidenziati dall’icona a matita. Aprire un progetto per tornare alla modalità di progettazione.

Nascondi la scheda Inizia

Nasconde la scheda Inizia nell’elenco delle schede dei progetti aperti. Gli operatori non interessati alla modalità multidocumento possono rimuovere la scheda dall’elenco.

Prestazioni di calcolo

Si è raggiunto un miglioramento delle prestazioni di calcolo della rete, con aumento della velocità fino al 40% soprattutto su reti complesse.

Alcune procedure interne di calcolo e la loro gestione in memoria sono state oggetto di revisione, ottenendo un incremento delle prestazioni, mediamente per tutte le tipologie di progetti.

Modalità multi thread

Ricordiamo che Ampère sfrutta la tecnologia multi thread per far eseguire in parallelo alle cpu del computer vari processi, migliorando la velocità di esecuzione.

Nella finestra Proprietà -> Modalità operative il software evidenzia tale funzionalità, che per completezza richiamiamo qui di seguito.

CPU

Con l’opzione Multi Thread settata il software riesce a sfruttare al meglio la tecnologia multiprocessore, facendo lavorare i processori disponibili in parallelo; otterremo quindi un aumento delle prestazioni complessive di calcolo.

In particolare l’ottimizzazione avviene nel calcolo dei guasti di corto circuito, per guasti ai contatti indiretti, per le cadute di tensione ed anche per il calcolo del Load Flow (propagazione delle potenze).

O(nlogn) complexity: Il software presenta due opzioni di calcolo con la dicitura O(nlogn), utilizzata per indicare il livello di complessità di un algoritmo di calcolo, n moltiplicato il logaritmo di n, che per molti problemi affrontati è un ottimo livello di prestazione.

Gli algoritmi interni di calcolo di Ampère sono stati ulteriormente ottimizzati rispetto alle versioni precedenti e per le tipologie complesse di reti elettriche si può ottenere un notevole miglioramento delle prestazioni: consigliamo quindi di scegliere la quarta opzione.

Miglioramenti nella visualizzazione delle curve di intervento

Sono stati rivisti e migliorati alcuni punti relativi alla elaborazione e al tracciamento delle curve di intervento delle protezioni nei diagrammi di selettività; in particolare:

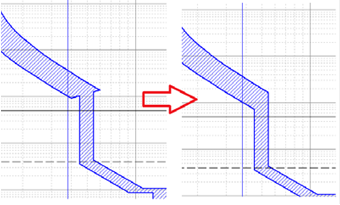

• sono stati migliorati i raccordi tra la parte di lungo ritardo e corto ritardo in curve di intervento con tolleranze diverse;

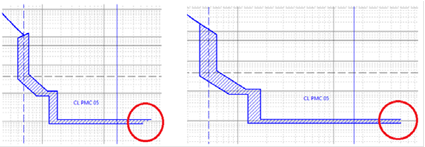

• nelle curve di intervento di protezioni con potere di interruzione, se è presente una tolleranza sulla soglia di intervento più tempestiva (corto ritardo/istantaneo), questa non deve determinare al momento del disegno della curva di intervento uno sforamento del valore del potere di interruzione da parte della stessa.

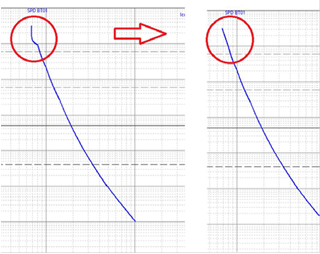

• è stato migliorato il disegno della curva di intervento di lungo ritardo (tipologia: Curva di intervento per punti). Potevano infatti verificarsi casi in cui erano presenti dei ‘baffi’ ad elevata concavità nel primo tratto di curva, causando così una disomogeneità nel tracciamento dell’intera curva;

• è stata introdotta una legenda che, all’occorrenza, riporta in modo ordinato le sigle delle utenze presenti nel grafico. Perseguendo sempre una finalità di pulizia della rappresentazione delle curve di intervento, i nomi di quest’ultime non vengono riportati all’interno del grafico qualora essi siano già presenti nella legenda o accanto al grafico. Il tutto è riscontrabile nelle varie modalità di visualizzazione del grafico delle curve di intervento tra cui il pannello funzionalità avanzate, le stampe e la stessa finestra Curve d’intervento tempo-corrente.

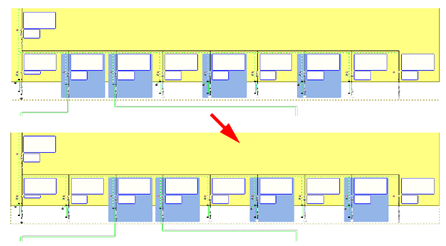

Spostamento multiplo utenze

È ora possibile lo spostamento multiplo di più utenze selezionate, appartenenti alla stessa dorsale o comunque aventi tutte lo stesso ‘livello’ in magliatura; i criteri per lo spostamento sono gli stessi che vengono proposti per lo scorrimento di una singola utenza.

Attenzione: utenze in parallelo, UPS con bypass esterni ed altre configurazioni particolari non rispondono ai comandi di Sposta destra e Sposta sinistra.

Nota. Oltre all’utilizzo dei comandi per lo scorrimento delle utenze selezionate presenti nel menu Modifica -> Collegamenti sono comunque sempre possibili le combinazioni di tasti CTRL+R e CTRL+L per eseguire e velocizzare le stesse istruzioni.

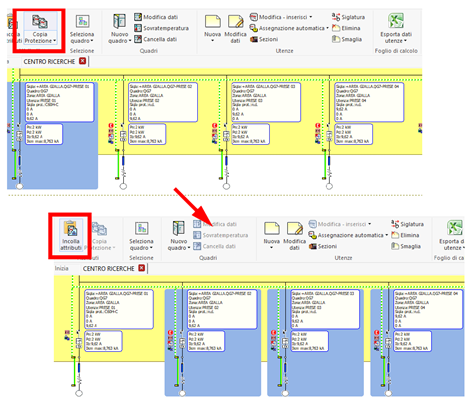

 Assegnazione multipla incolla attributi

Il comando incolla attributi può operare su più utenze, velocizzando e semplificando il lavoro dell’operatore. Similmente a quanto accade per il copia incolla attributi su singola utenza, è sufficiente selezionare un’utenza a progetto a cui è stata precedentemente assegnata un protezione, eseguire il comando Copia attributi, successivamente selezionare le utenze sulle quale si desidera riprodurre gli attributi appena acquisiti ed eseguire il comando Incolla attributi. In questo modo i dati della prima utenza verranno trascritti nelle utenze scelte coerentemente con i criteri di assegnazione; quindi, ad esempio utenze con UPS o utenze senza cavo non potranno ricevere attributi riferiti alla protezione o al cavo.

Stampe

Le funzioni di stampa di Ampère si arricchiscono di nuove funzionalità tra le quali si segnala la possibilità di esportazione su file .xls

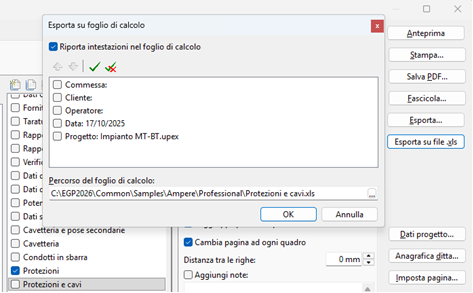

Esporta su file xls

Il modulo Stampa documentazione di progetto presenta la nuova funzionalità Esporta su file xls.

Tutte le stampe aventi un modello personalizzabile, possono esportare i dati oggetto della stampa su foglio di calcolo.

La funzionalità ben si presta per creare fogli personalizzati per realizzare post elaborazioni partendo dai dati calcolati dal software.

Le intestazioni di stampa possono essere esportate nel foglio di calcolo con alcune informazioni opzionali.

Altre utilità

Massima regolazione spire dei trasformatori

La soglia di Massima regolazione spire dei trasformatori è diventata un dato specifico di ciascun trasformatore, personalizzabile nella scheda dati degli stessi.

Quindi, in Proprietà -> Norme e Costanti globali non è più presente il valore comune a tutto l’impianto di regolazione.
