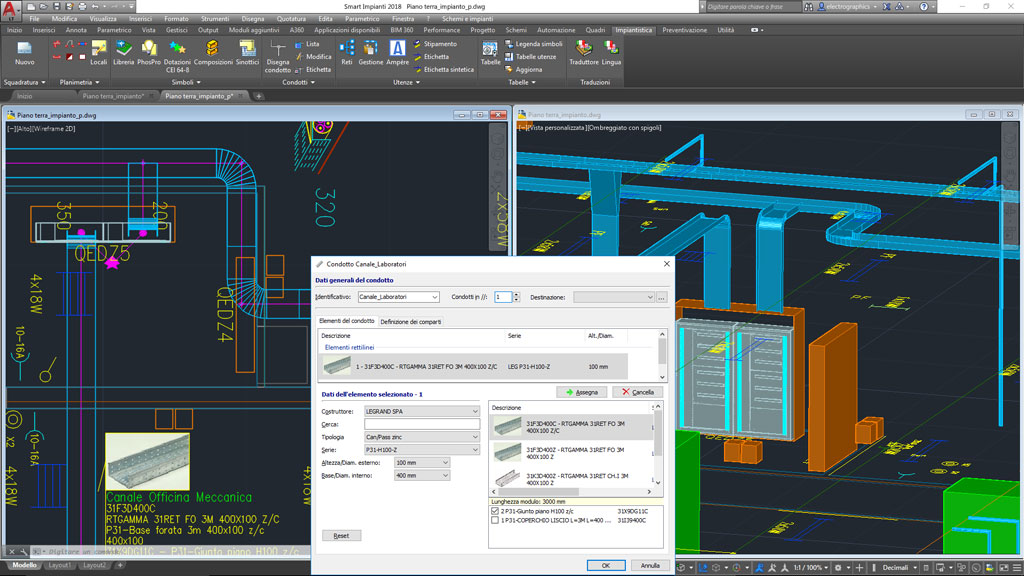

Disegno e progettazione di impianti elettrici in AutoCAD

Smart Impianti è il prodotto indicato per il settore della progettazione e documentazione degli impianti di distribuzione dell'energia in ambiente industriale o civile in ambiente AutoCAD. Il pacchetto è tratto dal prodotto principale Smart Professional: dispone delle stesse funzionalità di base per la generazione degli schemi, che riepiloghiamo di seguito.

Applicativo AutoCAD per la progettazione di impianti elettrici elettrici civili e industriali

Approfondimenti in Smart Impianti

Gli ultimi articoli di approfondimento su funzioni di Smart Impianti.

Novità su connettori modulari, PLC, dati tecnici sui simboli

Nuova gestione dei dati associati ai connettori modulari, raggruppamento dei terminali di connessione, maggiore flessibilità nella progettazione Plc con una funzione che consente il cambio di scheda mantenendo inalterata la lista degli operandi. Ora è possibile definire quali dati del materiale scelto saranno utilizzati per compilare gli attributi disponibili nei simboli inseriti.

Annotazioni e riferimenti incrociati su PDF, costruttori preferenziali

L'importazione di annotazioni presenti sul PDF dello schema elettrico consente un passaggio di informazioni tra gli operatori in officina o cantiere e il progettista che realizza il disegno in ambiente CAD.  Il profilo dei costruttori attivi influenza la visualizzazione e i filtri di ricerca di tutti gli archivi nei progetti in lavorazione.

Connessioni automatiche, gestione ubicazione e funzione

La funzione di tracciamento dinamico facilita il collegamento di un simbolo alle connessioni elettriche, durante la fase di inserimento dello stesso nel foglio. La nuova funzionalità presente nei CAD elettrici di Electro Graphics serie 2023, opera durante l’inserimento dei simboli da libreria.
