Software per progettazione elettrica e fotovoltaica

iDEA

CAD elettrico per il disegno e la progettazione di schemi elettrici per l'automazione industriale

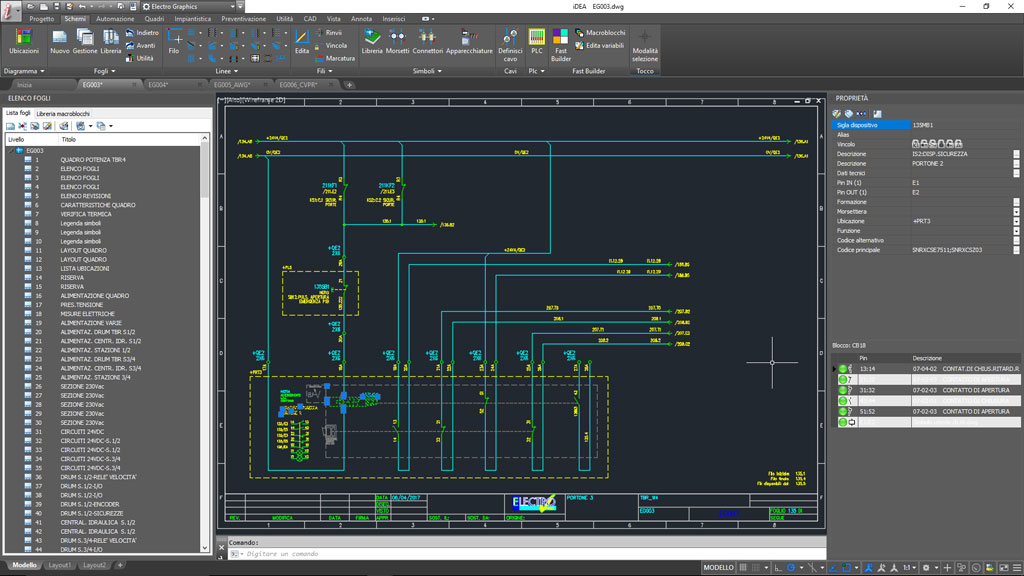

IDEA è un potente CAD 2D e 3D, sviluppato sulla base di tecnologia Autodesk, con funzioni particolari dedicate alla schematizzazione elettrica.

CAD elettrico per la progettazione di schemi elettrici per l'automazione industriale

Approfondimenti e Novità in iDEA

Gli ultimi articoli di approfondimento su funzioni di iDEA.

Schemi unifilari e funzionali ausiliari con macroblocchi parametrici

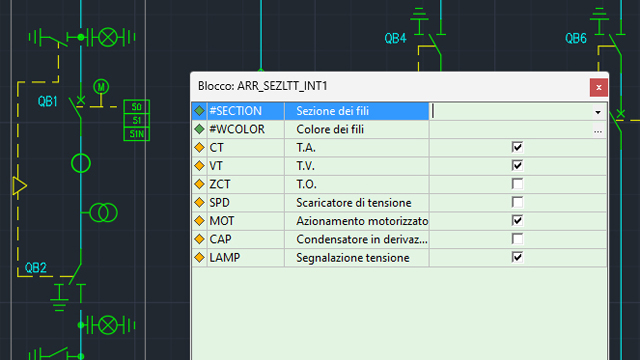

CADelet, Eplus, iDEA, Smart Serie 2020, presentano ulteriori sviluppi riguardanti la realizzazione di schemi unifilari differenziati per media e bassa tensione, dettagli riguardanti elementi di misura e protezione (TA, TV e TO), e soprattutto la generazione automatica degli schemi funzionali relativi alla parte ausiliaria o di comando e controllo delle apparecchiature di potenza.

Verifica termica dei quadri elettrici con ventilatori e chiller

La verifica termica dei quadri progettati e schematizzati con i I CAD elettrici Electro Graphics, utilizza il metodo previsto dalla norma CEI 17-43 (IEC 60890) per armadi non di serie. Un algoritmo dedicato, calcola la temperatura di equilibrio all'interno del quadro, considerando l’effetto degli eventuali sistemi di ventilazione forzata o condizionamento (chiller).

Morsetti a connessioni multiple

I sistemi di automazione, seguendo lo sviluppo vertiginoso delle dimensioni degli impianti da controllare, sono sempre più complessi e richiedono l’utilizzo di dispositivi adeguati.
I morsetti a piani multipli e a più connessioni, consentono di ottimizzare lo spazio occupato dai collegamenti tra quadro e campo.

Requisiti di sistema

Requisiti minimi di sistema per poter installare ed utilizzare iDEA.

  • Computer con processore da 2.5GHz o superiore con tecnologia SSE2.
  • 8GB di RAM o superiore.
  • Hard Disk con 6GB liberi.
  • Lettore di DVD.
  • Video e scheda grafica True Color con DirectX® 9.
  • Porta USB, mouse, stampante o plotter.
  • Sistema operativo Windows 7 SP1, 8.1 o 10.

Integrazioni

Questi prodotti software di Electro Graphics si integrano a iDEA per completare la lista di tutti gli strumenti necessari per una completa progettazione elettrica professionale.

Tabula

Tabula

Gestione di distinta materiali e liste associate

Cablo

Cablo

Gestione liste di cablaggio e cavi di connessione

Ampère Professional

Ampère Professional

Calcolo di reti elettriche BT ed MT, secondo norme CEI e internazionali

Sigma

Sigma

Computazione e stima dei lavori con analisi dei prezzi

Vario

Vario

Gestione delle varianti, opzioni e parti accessorie dello schema

Solergo

Solergo

Progettazione di impianti fotovoltaici in rete o in isola


Altri CAD elettrici

Oltre a iDEA, sono disponibili altre soluzioni di CAD elettrici: software che si apoggiano ad Autodesk AutoCAD, o che includono lo stesso Autodesk AutoCAD OEM.

Eplus

Eplus

CAD elettrico per progettazione di impianti elettrici civili e industriali

CADelet Professional

CADelet Professional

Schemi elettrici e progettazione in AutoCAD

CADelet Schemi

CADelet Schemi

Schemi elettrici per automazione industriale in AutoCAD

CADelet Impianti

CADelet Impianti

Disegno e progettazione di impianti elettrici in AutoCAD

Smart Professional

Smart Professional

Schemi elettrici e progettazione in AutoCAD

Smart Schemi

Smart Schemi

Schemi elettrici per automazione industriale in AutoCAD

Smart Impianti

Smart Impianti

Disegno e progettazione di impianti elettrici in AutoCAD

News

Tramite EG Data Exchange è possibile scaricare ed installare nuovi pacchetti di integrazione ed aggiornamento di cavi CPR di diversi costruttori.

Tramite EG Data Exchange è possibile scaricare ed installare nuovi pacchetti di integrazione ed aggiornamento di dispositivi per impianti fotovoltaici di diversi costruttori.

Tramite EG Data Exchange è possibile installare nuovi pacchetti di integrazione ed aggiornamento di dispositivi di protezione ABB e SIEMENS.
