electroBIM: gestione rete elettrica secondo standard Ampère.

Ecco quindi che la nuova versione di electroBIM introduce una modalità di lavoro chiamata Gestione reti classica, che consente di definire la rete elettrica in modo autonomo, senza dipendere strettamente dai circuiti e dalle famiglie Revit.

Ispirata all’approccio consolidato di Electro Graphics, questa modalità permette di importare una rete da un progetto Ampère e integrarla con le reti ausiliarie.

In tal modo, con una metodologia omogenea ed interfacce coerenti con le situazioni tipiche di impianto, si possono definire gli elementi caratterizzanti le varie reti, stabilire i collegamenti in cavo tra di essi ed ottenere un instradamento automatico ed ottimizzato degli stessi nel sistema di vie cavo presenti nel modello Revit.

electroBIM 2026 restituisce poi su etichette annotative ed abachi dedicati, tutte le informazioni caratteristiche degli elementi organizzati per quadro di appartenenza.

Gestione reti classica

La rete principale è essenzialmente la Rete elettrica che, oltre ad essere definita creando tutte le sue componenti, può essere definita direttamente dal software di calcolo reti elettriche Ampère.

L’elaborazione dei dati di ogni rete effettua l’infilaggio automatico dei cavi all'interno dei condotti portacavi disegnati. Il software analizza la disposizione dei condotti e dei componenti elettrici (quadri, cassette, ecc.) collegati alle terminazioni e trova il percorso migliore per ogni cavo.

Per eseguire l'infilaggio automatico dei cavi è necessario eseguire, nell’ordine, i seguenti passi:

1. Associazione di tutti i punti di passaggio ai simboli dei componenti presenti sulla planimetria.

2. Salvataggio dei dati della rete: l’operazione elabora l’infilaggio automatico e aggiorna i dati di ogni componente della rete.

L’operazione di infilaggio automatico dei cavi:

• calcola la lunghezza di ogni cavo al fine di ottenere il corretto dimensionamento della rete elettrica e il computo dei cavi;

• per le linee di distribuzione a sbalzo, il software rileva automaticamente la lunghezza dalla testa montante;

• aggiorna il numero dei circuiti in prossimità;

• consente infine di verificare lo stipamento di tutti i tratti di condotto, individuando immediatamente quelli sottodimensionati.

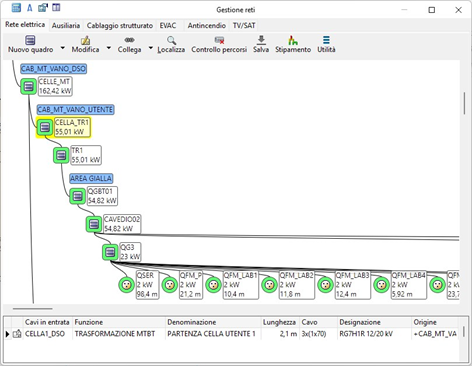

La finestra Reti è suddivisa in schede e ciascuna scheda rappresenta un tipo di rete.

Ogni rete è rappresentata come l’albero dei punti di passaggio dei cavi, in particolare gli armadi o quadri di distribuzione e i punti terminali.

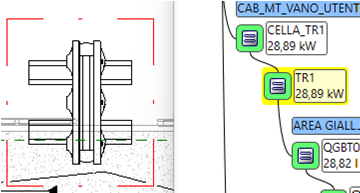

Quando i componenti sono correttamente associati ai nodi e il reticolo portacavi correttamente disegnato, la selezione di un nodo provoca l’evidenziazione nel modello dei condotti in ingresso a tale nodo. Se il nodo viene selezionato e il nodo è stato associato a uno o più componenti nel modello Revit, questi elementi saranno evidenziati nella vista corrente.

Rete elettrica

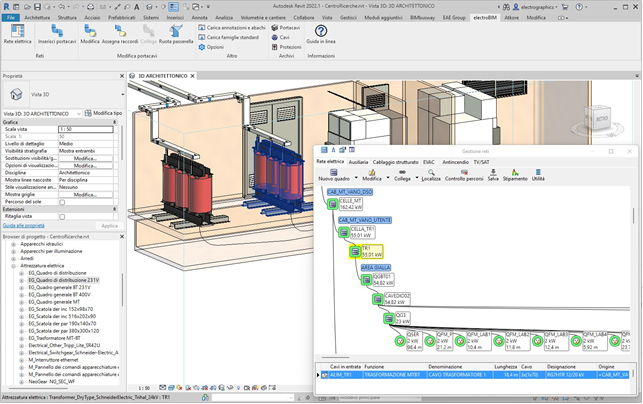

La finestra Reti - Rete elettrica permette di aprire e manutentare una rete elettrica generata con il software di calcolo reti elettriche Ampère (software opzionale). Con Ampère si ha a disposizione la potenza del programma di calcolo; in assenza, i comandi di gestione reti permettono di realizzare e risolvere con potenzialità ridotte reti elettriche radiali.

Nodi

La rete elettrica evidenzia i seguenti nodi:

Fornitura: Rappresenta il nodo di partenza della rete elettrica. Con Ampère è possibile definire più forniture, in tal caso il numero di nodi fornitura corrisponderà con quello delle forniture definite nel programma di calcolo.

Quadro: Quadri di distribuzione, armadi e cassette, aventi ciascuna la propria sigla distintiva, vengono rappresentati come nodi intermedi dell’albero. Il quadro deve essere associato ad uno e un solo simbolo grafico sul disegno.

Montante: Rappresenta una linea di distribuzione a sbalzo, tipicamente connessa a valle di un quadro; tale elemento può a sua volta essere connesso ad altri quadri o carichi terminali. Il montante va associato, nel disegno, con un simbolo che rappresenta la connessione terminale della linea.

Questo permette al software di estrarre correttamente la lunghezza totale della linea.

Carico: Il carico terminale può essere rappresentato sul modello Revit da uno o più simboli e più carichi possono essere rappresentati dal medesimo simbolo.

Funzioni di gestione della rete elettrica

Di seguito viene presentata una dettagliata descrizione delle funzionalità di gestione della rete elettrica, seguita da un esempio pratico di applicazione.

Nuovo quadro

Crea un nuovo elemento quadro sotto l’elemento selezionato in griglia. L’elemento selezionato deve essere un elemento di fornitura, un elemento montante oppure un altro quadro. Se tali condizioni sono soddisfatte vengono definite due utenze: una linea di partenza dal quadro di origine (collegata al generale di quadro, con un cavo e protetta da protezione) e un nuovo generale di quadro, senza protezione, a cui viene assegnata una nuova sigla incrementale. Se l’elemento di partenza è la fornitura, viene definita solamente l’utenza generale di quadro.

Nuovo montante

Crea una nuova linea di distribuzione a sbalzo con partenza sotto l’elemento selezionato, il quale deve essere necessariamente un quadro. Il simbolo a cui associare il montante, per una corretta interpretazione del reticolo portacavi, è l’elemento di terminazione (reale o ipotetico) della linea a sbalzo.

Nuovo carico

Crea un nuovo carico terminale connesso sotto l’elemento selezionato. L’elemento selezionato deve essere un quadro o una linea montante. L’utenza viene creata con una sigla univoca. I dati di potenza e descrizione primaria dell’utenza possono essere editati direttamente sulla griglia. La modifica di tutti gli altri dati elettrici è invece demandata al comando di modifica.

Modifica

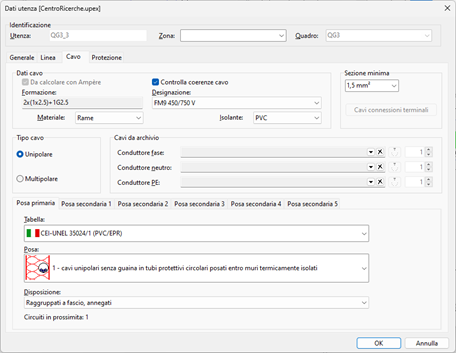

Avvia la modifica dei dati elettrici dell’elemento selezionato. La finestra visualizzata è quella di modifica dati utenza usata anche nelle altre funzioni di modifica utenze.

.

Attenzione. Quando si edita un elemento quadro la finestra di dialogo visualizza i dati dell’utenza del cavo in arrivo al quadro stesso. Il cavo in arrivo a un quadro non appartiene al quadro stesso ma a quello a monte. Per i quadri collegati alla fornitura non è abilitata la modifica perché non è presente un cavo a monte.

La modifica di un elemento si avvia anche con doppio clic sulla riga relativa.

È possibile selezionare più elementi facendo clic sulla colonna di bordo sinistro della griglia tenendo premuto il tasto CTRL.

Griglia dei cavi in entrata

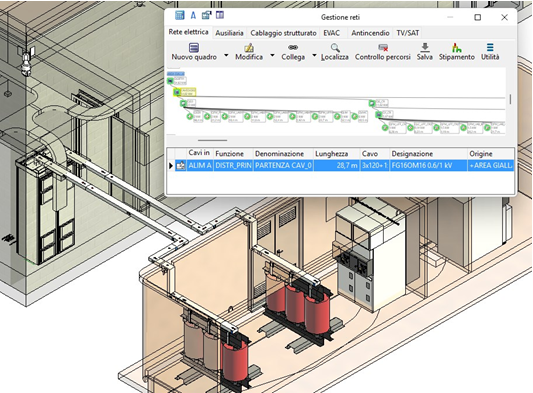

La griglia sottostante la griglia della rete elettrica mostra la lista di cavi considerati in “entrata” al quadro selezionato. Tale griglia permette, sia la visualizzazione che l’editazione di tutte le utenze in arrivo al quadro e pertanto è utile quando ci sono più utenze definite. Nel caso l’utenza sia unica è lo stesso usare il comando Modifica presente nella barra degli strumenti.

Il bottone Edita cavo, posto nella prima colonna, avvia la modifica dei dati elettrici della linea selezionata.

Duplica

Duplica l’elemento selezionato in griglia. Il nuovo elemento viene aggiunto dopo l’ultimo tra gli elementi connessi allo stesso punto a monte; si dovrà quindi modificarne le proprietà.

Rinomina quadro

Questo comando è disponibile solo nel menu contestuale che si apre con il tasto destro del mouse quando si seleziona un elemento della rete e permette di editare le informazioni di Zona e Quadro.

Modifica generale di quadro

Se si desidera modificare i dati dell’utenza generale di quadro è sufficiente premere il pulsante relativo nel menu contestuale: Modifica generale di quadro.

Nel caso in cui l’elemento selezionato sia un quadro con questo comando è possibile modificare i dati elettrici dell’utenza che rappresenta il generale di quadro (arrivo al quadro).

Collega

Comando fondamentale che permette di associare un elemento della rete ad un componente di Revit.

Si avvia tramite il pulsante nella prima colonna della griglia e da menu contestuale.

Gli elementi associati al un simbolo presentano uno sfondo verde. Fondamentalmente sono associabili ad un elementi di reti tutte le istanze di famiglie non di sistema.

Si possono associare più elementi di rete ad una famiglia di Revit (caso di più quadri rappresentati in Revit da un unica famiglia)

Si possono associare più componenti di Revit ad un elemento di rete (caso tipico di un insieme di lampade alimentate dallo stesso circuito).

Localizza

Questo comando permette di localizzare il nodo dell’albero associato ad un componente nel progetto Revit.

Avviare il comando e selezionare una famiglia nella vista corrente: se tale componente è stato associato a un quadro o un carico, questo elemento viene visualizzato e selezionato nella finestra Reti. In caso contrario un messaggio avverte che non è stata trovata alcuna corrispondenza.

Elimina

Consente l’eliminazione dell’elemento selezionato. L’eliminazione è in realtà soggetta a varie limitazioni: l’elemento da eliminare non deve avere elementi sottostanti e non devono essere presenti collegamenti di tipo parallelo o anelli tra le utenze.

Scollega

Questa funzione scollega tutti i simboli associati all’elemento della rete selezionato.

Salva

Questa funzione avvia l’operazione fondamentale di infilaggio delle cavi/utenze nei condotti. Per ciascun cavo delle linee di distribuzione i tratti di condotti vengono scelti individuando il percorso più breve che congiunge i simboli grafici che rappresentano gli elementi estremi della linea stessa.

Il cavo o i cavi che congiungono due quadri, ad esempio, vengono stipati nelle canalizzazioni che uniscono i simboli che rappresentano i due quadri nel disegno.

Vengono instradati i cavi, elettrici e dati, di tutte le reti definite.

Stipamento

Con il pulsante Stipamento è possibile attivare l’anteprima dello stipamento dei portacavi (passerelle e tubi protettivi) presenti del modello, valutando la sezione occupata dal fascio dei cavi infilati.

Ripremere il pulsante per disattivare l’anteprima grafica.

Importante. Prima di procedere con l’anteprima è necessario aver effettuato il salvataggio delle linee sul disegno ed aver assegnato i cavi, manualmente o automaticamente con il comando Calcola.

Utilità

Di seguito la lista delle funzioni aggiuntive messe a disposizione da electroBIM. Alcuni comandi sono disponibili solamente in tipologie di reti specifiche.

Sincronizza

Quando il file utenze correlato è stato modificato esternamente dal programma electroBIM (ad esempio utilizzando Ampère), questo comando permette di allineare l’interfaccia grafica della magliatura con la versione modificata del file utenze.

Aggiorna parametri progetto

Se gli elementi associati in Revit rappresentano componenti con categoria elettrica (attrezzature e dispositivi elettrici), electroBIM compila in alcuni parametri Revit i campi correlati alle utenze e ai circuiti. Ne sono un esempio la zona e le denominazioni. Se il file è stato modificato esternamente, questo comando permette di aggiornare tali parametri.

Fornitura

Avvia la modifica della fornitura principale della rete elettrica. Il comando equivale al selezionare il nodo di fornitura e avviare la modifica.

Calcola

Per il calcolo corretto dello stipamento dei cavi l’assegnazione delle formazioni cavi è essenziale.

L’assegnazione può avvenire assegnando manualmente i cavi da archivio con il comando Modifica o mediante questo comando, che avvia il calcolo della rete elettrica. In particolare il software propaga le potenze delle utenze terminali nelle utenze della magliatura e assegna automaticamente sezione e formazione dei cavi, considerando anche l’ottimizzazione della caduta di tensione.

Nota. comando disponibile anche sulla barra rapida dell’applicazione.

Avvia Ampère

Avvia il modulo Ampère sul file utenze corrente se l’utente possiede la licenza del prodotto.

Disponi lateralmente

Avvia il posizionamento automatico della finestra di Gestione reti lateralmente alla finestra di Revit.

Il posizionamento, destra o sinistra, dipende dalla posizione iniziale della finestra. La percentuale di schermo utilizzata dalla finestra è preimpostata e non modificabile.

Tabella riepilogativa quadro

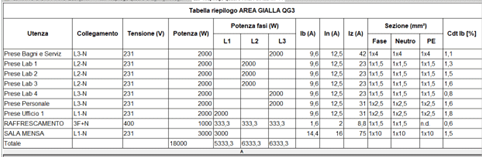

La funzione permette di creare un abaco personalizzato di uno o più quadri elettrici e riporta tutti i circuiti alimentati dal quadro, siano essi circuiti terminali o circuiti di alimentazione per altri quadri.

Il comando propone una finestra di dialogo con la lista di tutti i quadri disponibili, il quadro selezionato nella finestra principale, se presente, è già attivo nella lista.

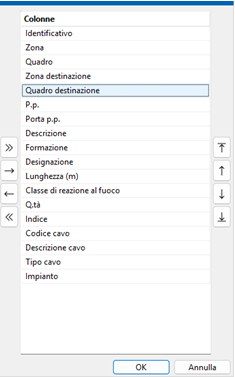

Il pulsante Colonne attiva una finestra di dialogo che permette di personalizzare le colonne riportate in tabella e il relativo ordine.

Una volta confermato, sarà possibile ritrovare l’abaco risultante nella relativa sezione del Browser di progetto di Revit.

A questo punto l’operatore potrà disporre l’abaco in una o più tavole.

Il titolo dell’abaco riporta zona e quadro e individua univocamente l’elemento nel Browser di sistema. L’abaco può essere rigenerato in un secondo momento, anche con impostazioni e colonne diverse. Anche le sue rappresentazioni nelle tavole vengono prontamente aggiornate.

Nota. Funzione disponibile solo per la Rete elettrica.

Tabella riepilogativa generale

Tutte le tipologie di reti possiedono questa funzione che permette di creare un abaco personalizzato

di tutti i cavi appartenenti ad una specifica tipologia di rete.

La funzione richiede la personalizzazione delle colonne da riportare.

Alcune colonne dipendono dalla tipologia di rete corrente.

Il titolo dell’abaco riporta la tipologia di rete e individua univocamente l’elemento nel Browser di sistema. L’abaco può essere rigenerato in un secondo momento, anche con impostazioni e colonne diverse. Anche le sue rappresentazioni nelle tavole vengono prontamente aggiornate.

Proprietà portacavi

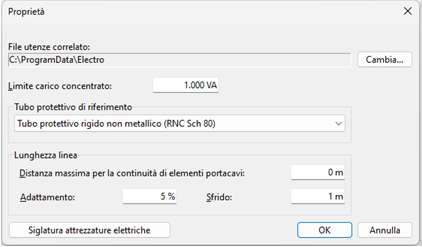

Alcune proprietà che influiscono sulle funzioni di electroBIM sono salvate nel progetto Revit e possono essere modificate eseguendo il comando Proprietà dal menu Strumenti nella barra del pannello Rete elettrica. Nella finestra di dialogo delle Proprietà è stata introdotta la scelta del tubo protettivo di riferimento da utilizzare come prototipo per istanziare le tipologie create da electroBIM. La lista di scelta è conforme alle famiglie presenti nel progetto.

Inoltre, è ora possibile stabilire la distanza massima per la continuità di elementi portacavi, cioè la distanza entro la quale due tratti di portacavi possono essere considerati uniti ai fini dell'instradamento dei cavi. Il valore è espresso in metri.
