Novidades Série 2018 - Cálculo redes elétricas
Electro Graphics lançou a nova Série 2018 de software de projeto elétrico e fotovoltaico. Aqui apresentamos as últimas inovações e melhorias introduzidas na área de cálculo redes elétricas, software Ampère Profissional.
Veja todas as novidades da Série 2018:
Redes em anel (Ampère Profissional)
A versão 2018 completa a gestão das redes em anel introduzindo o comutador rede-grupo e otimizando o paralelo com os geradores.

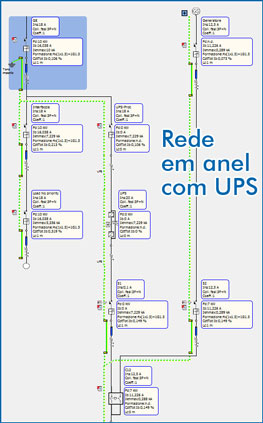

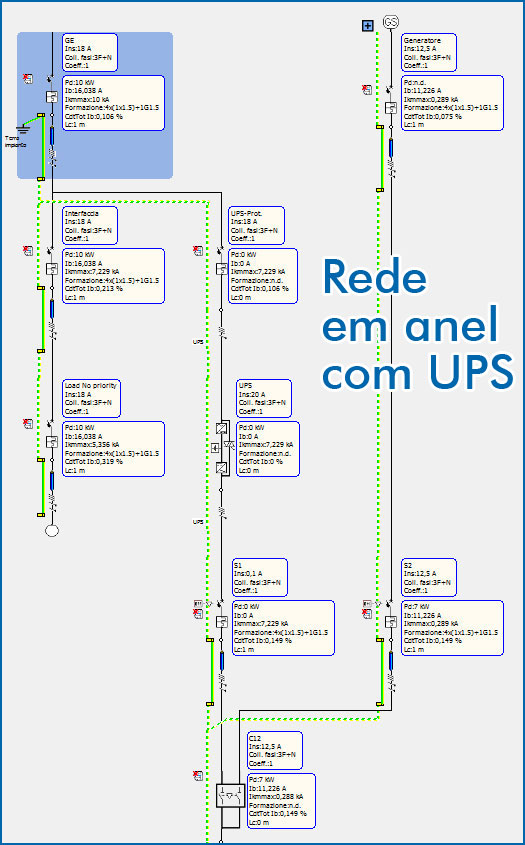

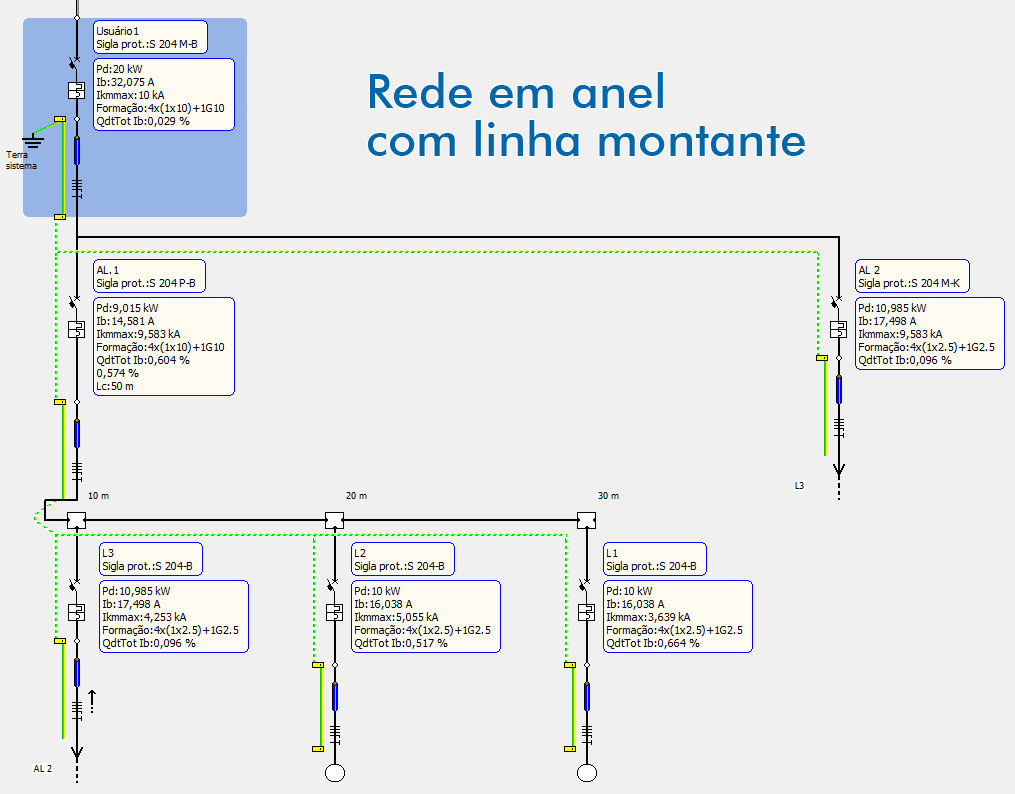

Agora as redes em anel podem ter trechos constituídos por distribuições de tipo montante (também denominadas a salto), UPS ou Conversores estáticos
O software analisará a rede elétrica e decidirá a modalidade de uso dos coeficientes (uso e contemporaneidade) atribuídos aos usuários, indicando a modalidade de cálculo através de uma mensagem no módulo Verificações. O novo procedimento de cálculo da corrente ‘Corrente de sobrecarga Ins’ também consegue calcular a corrente nos componentes em anel, levando em consideração as proteções ao redor.
EN 60909-0: análise falhas próximas/afastadas
O cálculo das falhas (segundo a norma EN 60909-0) foi aperfeiçoado com a análise das falhas ‘próximas/afastadas’ (parágrafo 4.5 da norma).
Caso a falha seja próxima, a máquina rotativa não consegue suportá-la, as tensões nos bornes diminuem e com isso também a contribuição à corrente de falha. Se ao invés for afastada, a falha não perturbará o funcionamento do gerador e dos motores.
Mas como se faz para reconhecer se um ponto de falha é próximo ou afastado em relação às fontes? A própria norma fornece a regra diferenciadora e para aplicá-la se faz necessário executar uma análise preventiva da rede para assim determinar se um gerador ou um motor deve ser considerado afastado ou próximo em relação a um ponto de falha.

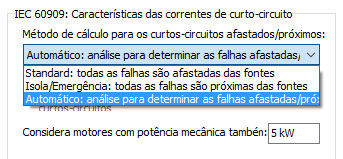

No Ampère e Ampère Profissional é possível escolher o método de cálculo das falhas.
- Standard: todas as falhas são consideradas afastadas dos geradores. A corrente de falha simétrica de interrupção e a corrente permanente dependem sempre da reatância subtransitória X.
- Ilha/emergência: todas as falhas são consideradas próximas das fontes.
- Automático: o software efetua uma análise para determinar as falhas próximas e afastadas. O método Automático assegura a melhor escolha e quais configurações da rede.
Interface – gestão de comandos
O programa foi objeto de uma atualização gráfica que envolveu a janela de abertura e os comandos situados nas barras superiores da principal janela de trabalho.

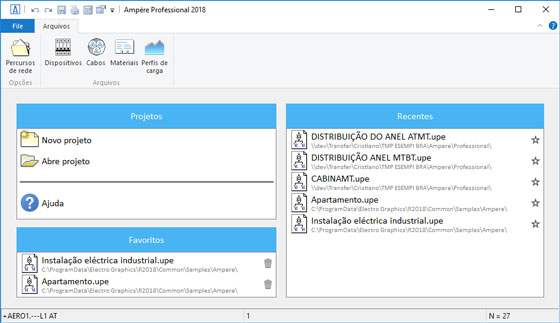

Através da janela de inicialização do Ampère é possível iniciar um novo trabalho ou abrir um projeto selecionando-o também entre os Preferidos ou Recentes. Além disso, é possível acessar à Guia na linha, gerenciar os Percursos dos bancos de dados comuns ou acessar aos arquivos principais: Dispositivos, Carpintaria, Materiais e Perfis de carga.

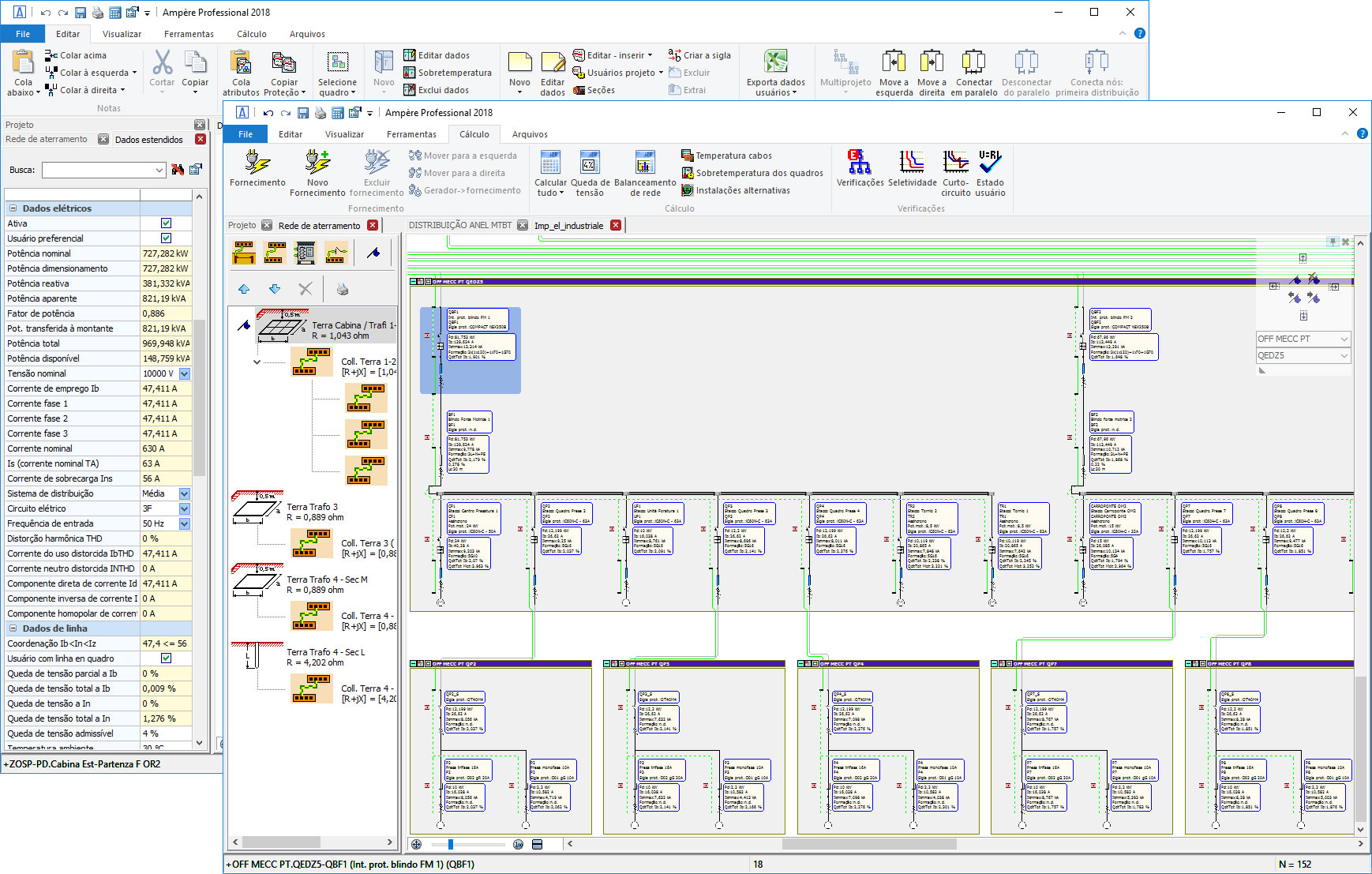

A janela de trabalho é caracterizada pela nova Barra múltiplas funções com botões maiores e fáceis de serem identificados devido às descrições.
No alto à esquerda é possível ativar a Barra de acesso rápido (completamente editável) com os comandos mais importantes, sempre disponíveis: Cancelar, Restaurar, Salvar, Imprimir, Calcular, Propriedades do projeto.
Através dos modos de exibição ‘Reagrupar por quadros’ e ‘Visão compacta’, obtém-se um esquema em blocos dos quadros de toda a instalação.
Tal representação foi notavelmente aperfeiçoada para oferecer a compreensão das ligações entre os quadros, juntamente ao perfil que demonstra os dados mais importantes ao lado de cada um dos quadros, para assim obter um esquema útil com os principais dados da instalação a serem enviados à impressora.
Os comandos Navegador usuários e Navegador usuários reduzidos, são duas ferramentas para navegar ao longo da rede através dos comandos ‘Enter’, os ‘Assinalar páginas’ e as ‘listas Áreas-Quadros’. Cabe ao operador a escolha da ferramenta preferida.
O Navegador usuário compacto, pode ser fixado à borda no canto superior direito da tela, esticado ou deslocado onde quiser.
Comutação rede-grupo
Comutação automática para os dispositivos de Comutação rede-grupo, quando no fornecimento for alterado o estado de funcionamento de Normal para Emergência.
Cabos PE
Aumenta em dois níveis o detalhe com o qual é possível utilizar os cabos de PE nos projetos. O primeiro se refere a usuários com cabos multipolares ao qual é possível associar um PE separado unipolar independente. O segundo nível se refere aos cabos de PE associados à Rede de terra.
Foi aprimorada a exibição dos dados da janela Rede de terra, tornando a impressão mais útil.
Para os geradores síncronos foi introduzida a variável Tensão em vazio (de regulagem) igual a dos transformadores. Desse modo é possível calcular a queda de tensão nos usuários em regime de socorro, quando o gerador se torna o ponto de referência para as tensões nominais.
Adequação à norma CEI 23-51 2016 – “Prescrições para a realização, as verificações e as provas dos quadros de distribuição para as instalações fixas de uso doméstico e similar”, que prevê a introdução da potência dissipada nos quadros devido a dispositivos eletrônicos, aos quais vai acrescido 20% para ser atribuído ao cabeamento dos mesmos.
Classe de Reação ao fogo nos cabos
A Série 2018 do programa Ampère incorpora a norma que fixa as classes de reações ao fogo para os cabos elétricos em relação ao Regulamento UE Produtos para Construções, em vigor para todos os estados da UE desde 1° de julho de 2013.
No que diz respeito aos cabos, é feita referência à Norma EN 50575, recepcionada pela CEI-UNEL 35016 e aplicada a todos os cabos elétricos para instalações permanentes nos edifícios, hospitais, escolas, metrôs.
De todas as possíveis combinações de tipologias de cabos, a norma fixa ao menos 4 classes com os seus comportamentos em relação ao fogo, à fumaça, ao gotejamento e a acidez.
No Ampère e nos documentos de projetos produzidos, um cabo com classificação CPR é univocamente identificado pela dupla Designação-Classe de Reação ao fogo (por exemplo: FG16OM16 - 0,6/1 kV Cca-s1b, d1,a1).
O software foi adequado principalmente no arquivo Carpintaria, nas impressões e etiquetas dos dados usuários para visualizar a sigla composta.
Para os cabos no arquivo Carpintaria foi inserido o dado Classe de reação ao fogo, usado também como campo de busca no oportuno painel.
Caso esta especificação não seja necessária, pode ser omitida temporariamente da gestão do Ampère.
