Novidades Série 2018 - Projetos fotovoltaicos
Electro Graphics lançou a nova Série 2018 de software de projeto elétrico e fotovoltaico. Aqui apresentamos as últimas inovações e melhorias introduzidas na área de projetos fotovoltaicos, software Solergo.
Veja todas as novidades da Série 2018:
Atualização Atlas Brasileiro
Agora se encontra disponível o "Atlas Brasileiro de Energia Solar SEGUNDA EDIÇÃO (2017)" com base nos dados SONDA emitidos pelo INPE (Instituto Nacional de Pesquisas Espaciais); estão disponíveis os dados de irradiação de 5.500 localidades do território brasileiro, com a especificação da radiação solar direta e difusa.

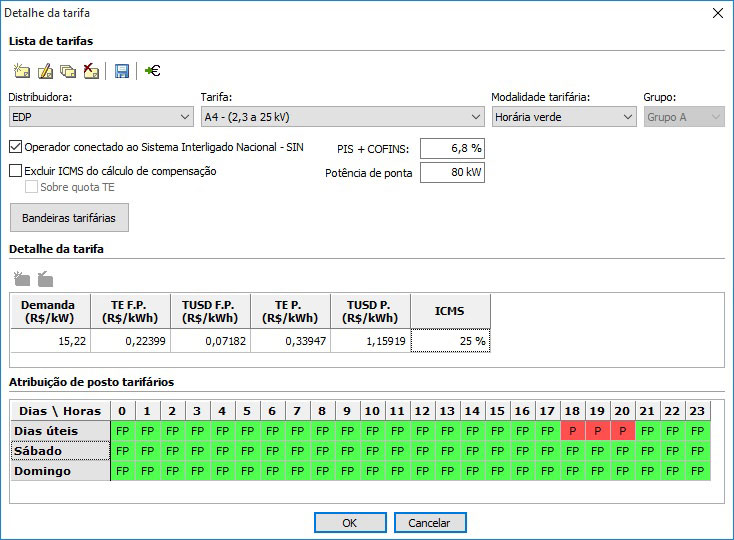

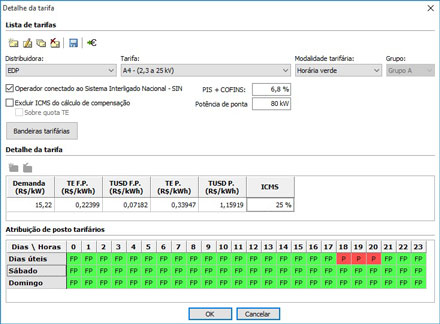

Nova gestão das tarifas brasileiras
A tarifa de consumo de energia agora deve ser indicada nos dados contratuais da instalação. O botão em específico abre o arquivo das tarifas de consumo de energia para se selecionar a tarifa a ser incluída no projeto.
A interface de gerenciamento das tarifas de consumo foi ajustada às configurações das tarifas brasileiras. Para cada uma das tarifas, agregadas ao distribuidor de energia, foi especificada a modalidade tarifária entre aquelas previstas pela RES ANEEL 414/2010 Cap. 1 Par. L, o Grupo que é atribuído automaticamente e a seguir os componentes que detalham o valor da tarifa.
Exclusivamente, agora também é especificado o valor do PIS+COFINS, que é a alíquota de impostos federais a serem aplicadas ao preço final.
As seguintes tarifas são detalhadas.
• Tarifa convencional monômia, aplicada às unidades de consumo do grupo B, caracterizadas por tarifas de consumo de energia elétrica, independentemente das horas de uso diário.
• Tarifa convencional binômia, aplicada às unidades de consumo do grupo A, caracterizadas por tarifas de consumo de energia elétrica e de potência, independentemente das horas de uso do dia, com especificação da potência de pico e fora de pico, e relativas tarifas.
• Tarifa horária verde, aplicada às unidades de consumo do grupo A, caracterizada por tarifas diferenciadas de consumo de energia elétrica, em função das horas de uso do dia, mas também por uma única tarifa de potência.
• Tarifa horária azul, aplicada às unidades de consumo do grupo A, caracteriza por tarifas diferenciadas de consumo de energia elétrica e de potência, em função das horas de uso do dia.
Categorias de consumo
Para as tarifas monohorárias (convencional monômia, convencional binômia) o preço final pode ser diferenciado por categorias de consumo progressivo.

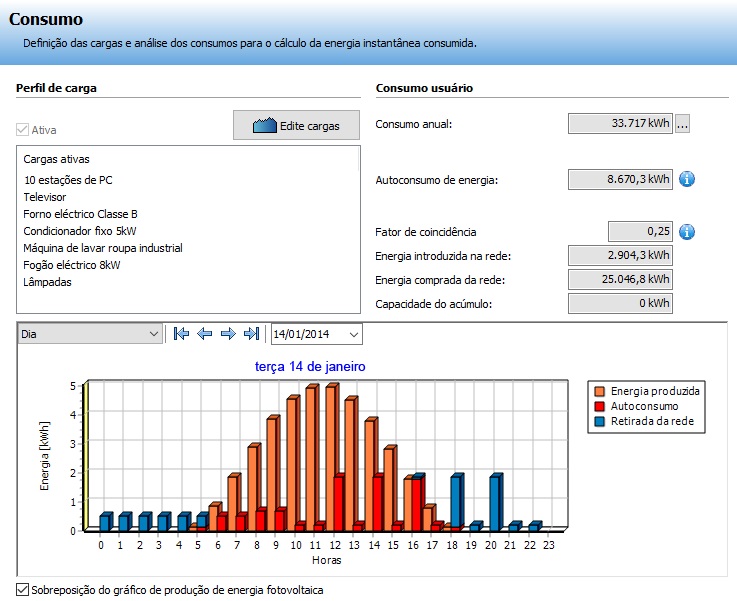

Consumos
Para cada novo projeto, já se encontra definido um perfil de carga genérica. A modificação do consumo anual do usuário determina o recálculo automático e proporcional das potências das cargas ativas no perfil corrente. A potência ou o consumo das cargas ativas no perfil corrente serão recalculadas com base na relação entre o consumo configurado e o consumo anual total do perfil de carga. Desta forma, é possível reutilizar um perfil de carga padrão, do qual não haverá variação do andamento dos consumos (horário, diário, etc.), mas serão ajustadas as potências.
O novo tipo de gráfico histograma melhora consequentemente à consulta do andamento da energia produzida, autoconsumida e introduzida na rede, no arco temporal de um dia, uma semana, um mês ou um ano.
Compensação de energia e ICMS
Compensação de energia segundo a ANEEL 687/2015, com a possibilidade de excluir o imposto ICMS (não reconhecido em alguns estados) do cálculo da economia por compensação.
Inflação
A reavaliação dos preços e dos custos agora se baseia em dois valores distintos; portanto, pode-se especificar a taxa de variação anual percentual a ser aplicada à tarifa de consumo de energia, distinta do valor a ser aplicado às Despesas anuais.
Cálculo potência ideal instalação
Na janela para o cálculo da potência da instalação otimizada, agora é possível especificar a opção que subtrai do Consumo anual do usuário a quantidade de energia mínima que deverá ser paga, a disponibilidade mensal.
A potência ideal produz a quantidade de energia suficiente para cobrir o consumo anual do usuário, deste modo toda a energia produzida pela instalação fotovoltaica é autoconsumida ou reembolsada por efeito do sistema de compensação de energia elétrica.
Para as tarifas de consumo do grupo B, é devido o pagamento do custo disponibilidade, o qual é calculado como consumo de energia mínimo mensal. Na configuração ideal da instalação, o consumo do usuário mensal se reduz a ponto de determinar o débito do custo disponibilidade.
A opção ‘Subtrair custo disponibilidade’ reduz a potência da instalação ideal de modo a não produzir a quantidade de energia que corresponde ao custo disponibilidade, evitando-se assim a geração de custos adicionais. A opção é habilitada somente se no projeto for selecionada uma tarifa de consumo de energia do grupo B.

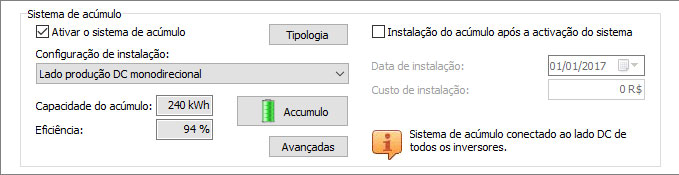

Sistema de armazenamento
A gestão de instalação com armazenamento, único para instalações, agora também prevê o sistema de armazenamento em AC ou DC, monodirecional e bidirecional.

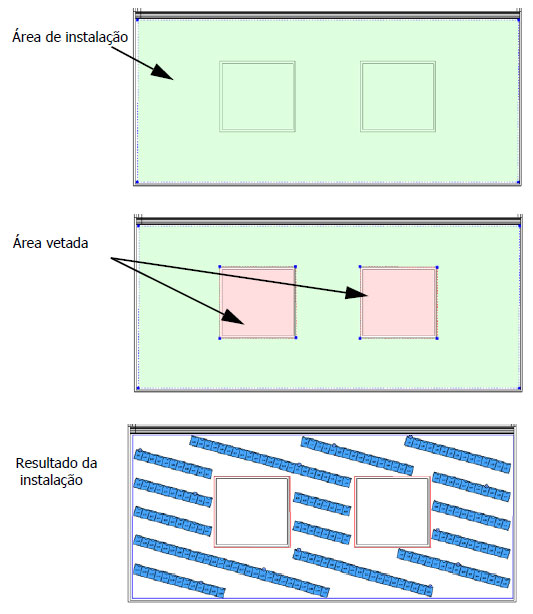

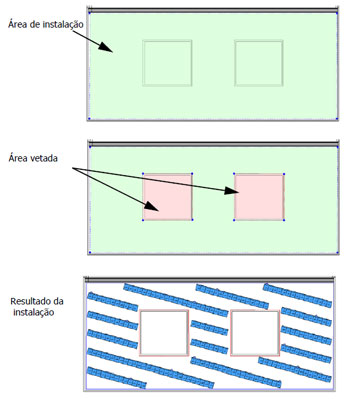

Posicionamento automático módulos nas áreas definidas com eventuais áreas de exclusão

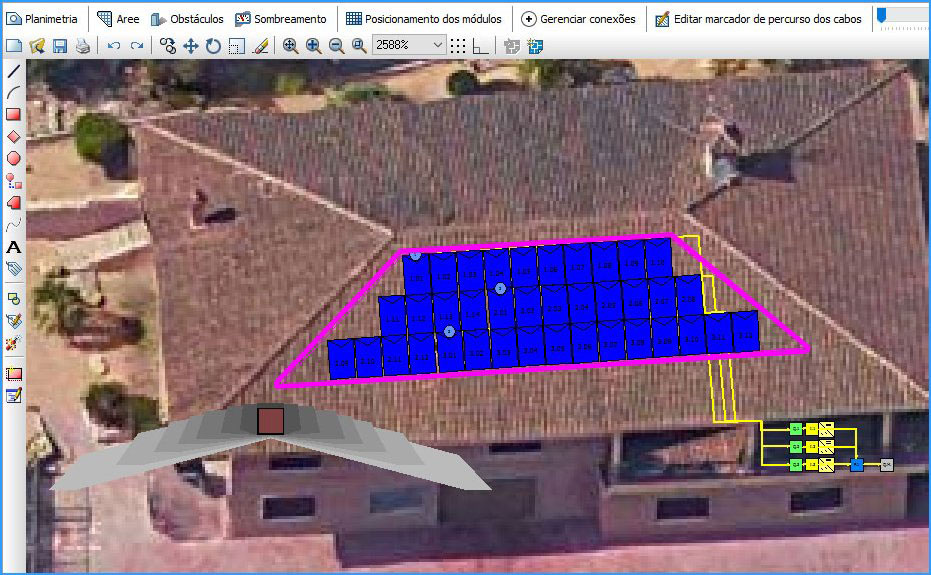

O novo modelo de instalação dos módulos no layout da instalação permite executar o posicionamento automático dos módulos fotovoltaicos no interior de uma área definida e com exclusão de áreas internas, inadequadas à instalação dos módulos. Para definir áreas de instalação e as áreas de exclusão requer-se desenhar na planimetria uma área poligonal selecionando vários pontos, como em um CAD. Não há limite ao número de áreas de instalação traçáveis.
As áreas proibidas indicam as superfícies não apropriadas à instalação dos módulos, geralmente porque estão cobertas por obstáculos ou são inadequadas para suportar os módulos fotovoltaicos, como as aberturas em vidro num teto ou terraço. Estas áreas foram excluídas do traçado automático dos módulos.
Os módulos serão desenhados nas áreas da instalação que correspondem à exibição atribuída à linha. O desenho dos módulos ocorre com base na inclinação e orientação da superfície de montagem dos módulos, como também em função da direção Norte. Tais dados permitem definir o retângulo de ocupação máximo do traçado que, interceptado pela área de instalação, determinará as áreas efetivas do desenho dos módulos. O comprimento da fila e o número dos módulos por fila serão determinados automaticamente com base no preenchimento requerido.

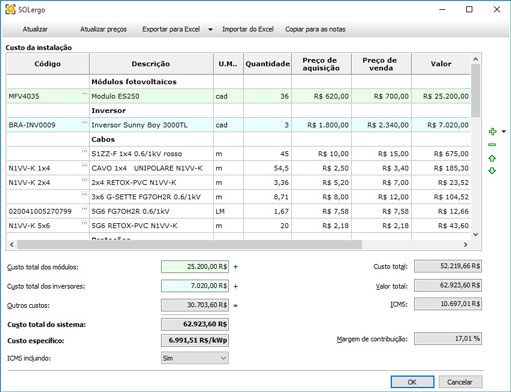

Custos de realização

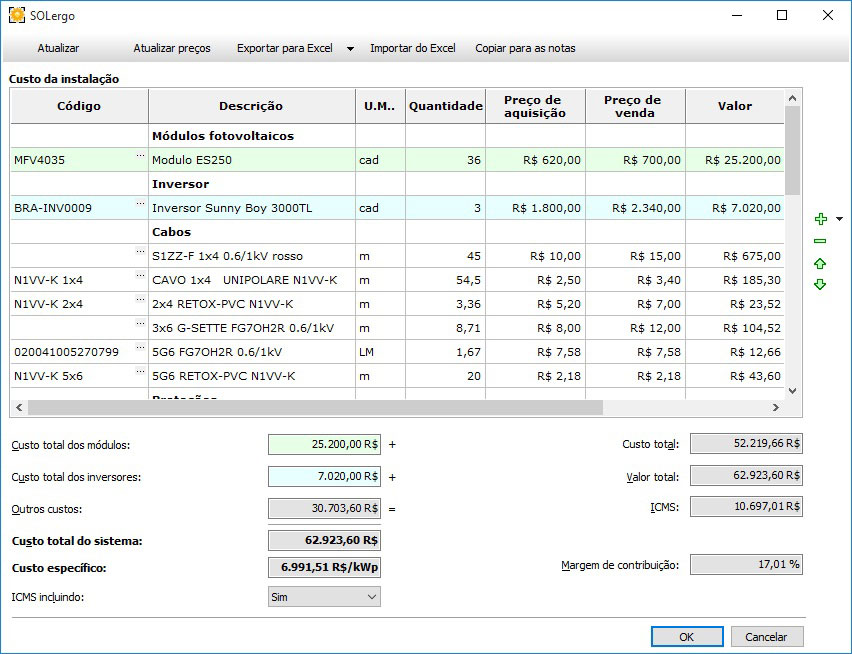

Na janela de estimativa de custos da instalação do sistema, agora é possível acrescentar aos custos elaborados automaticamente, custos adicionais que são somados especificamente ao valor de fornecimentos dos módulos fotovoltaicos ou dos inversores; as linhas associadas aos Módulos fotovoltaicos e aos Inversores são caracterizadas por uma coloração de fundo.

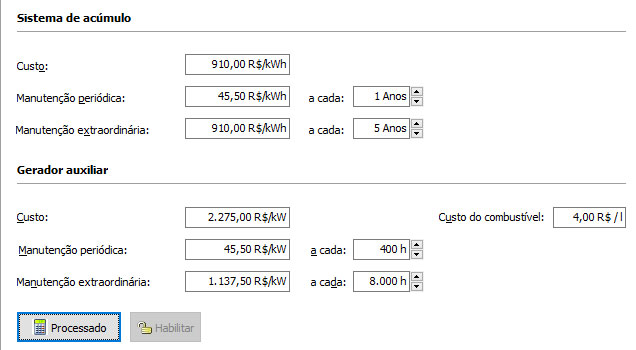

Cálculo métrico para instalações a ilha

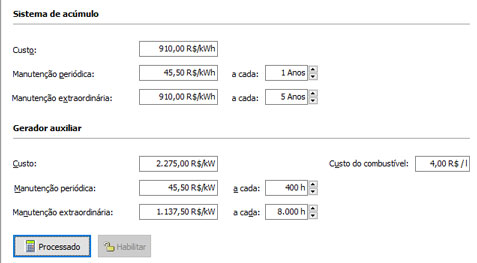

Agora também para as instalações a ilha é gerenciado a lista de materiais com o cálculo dos custos de instalação do sistema para o projeto, reagrupados por tipologia: módulos fotovoltaicos, otimizadores de potência, regulador de carga, cabos, baterias de armazenamento, inversor DC/AC, gerador auxiliar com Carregador de bateria.
As funcionalidades correspondem àquelas já disponíveis para a gestão de lista de materiais das instalações conectadas à rede, com a possibilidade de acrescentar custos específicos por tipologia.
Documentação
A documentação gerada foi atualizada com base nas novidades introduzidas.
