Novità Serie 2027 - Progettazione fotovoltaica
Electro Graphics ha rilasciato la nuovissima Serie 20267 dei software per progettazione elettrica e fotovoltaica. Qui presentiamo le maggiori novità e potenziamenti introdotti nell'area Progettazione fotovoltaica, software Solergo.
Vedi tutte le novità Serie 2027:
Scarica la brochure Electro Graphics Novità Serie 2027
Layout e posizionamento dei moduli
Definizione dei cavedi
È ora possibile personalizzare il tracciato dei cavi predisponendo il percorso dei cablaggi mediante il disegno di cavedi.
Nella barra degli strumenti selezionare Aggiungi cavedio per realizzare un tratto rettangolare di passaggio dei cavi. In questo contesto utilizziamo il termine cavedio per indicare, infatti, un segmento orizzontale dedicato al transito di tubazioni e portacavi, può essere realizzato come reale intercapedine nel suolo o riportato nel layout solamente come indicazione per il software per una corretta rappresentazione dei collegamenti cablati.

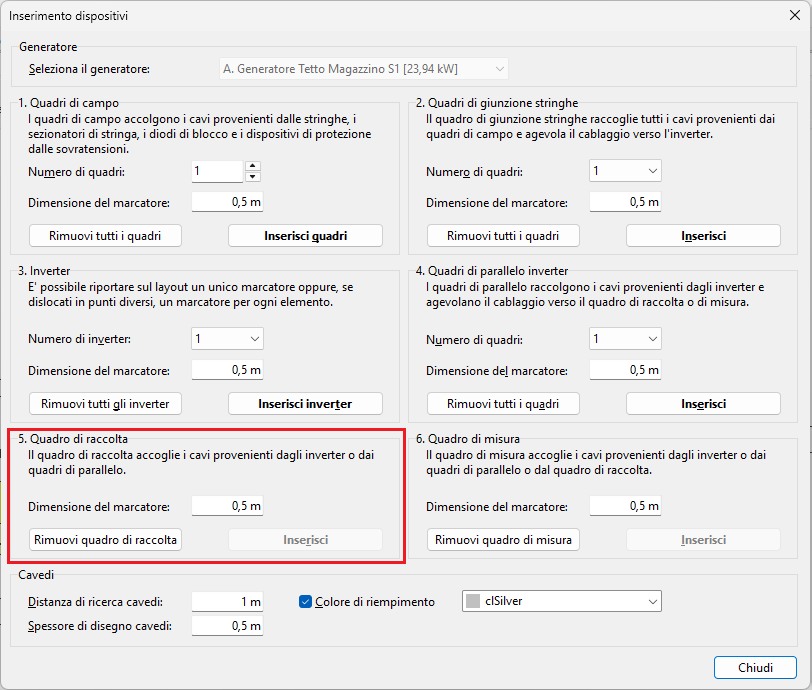

L’entità grafica creata rispetta i parametri impostabili nell’apposito gruppo di opzioni all’interno della finestra di dialogo Inserisci dispositivi. È possibile impostare la larghezza dei rettangoli tracciato e l’eventuale colore di riempimento.

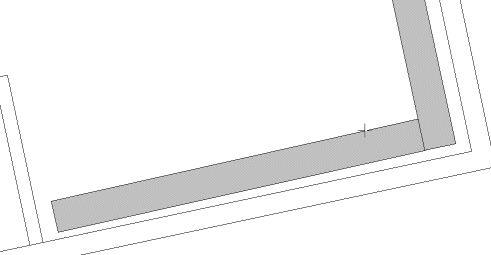

Trattandosi di normali entità disegno, una volta inserite è possibile modificarne le dimensioni, la rotazione e le altre proprietà grafiche attraverso i normali strumenti di editazione dell’ambiente grafico.

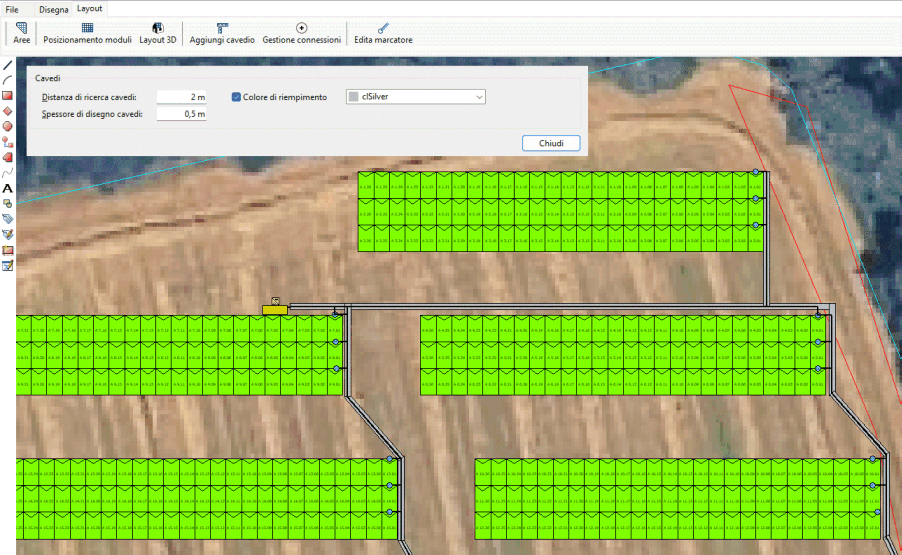

Un altro parametro, indicato con Distanza di ricerca cavedi, indica al programma quale distanza applicare per cercare tratti di cavedi adiacenti e ricreare la rete di passaggio dei cavi per un adeguato instradamento delle connessioni. La distanza di ricerca viene applicata alle estremità di ciascun cavedio: se entro tale distanza è rilevato l’asse di un altro cavedio i due elementi sono considerati transitabili per i cablaggi.
Una precisione elevata nella realizzazione del disegno delle tratte di passaggio dei cavi consente di impostare un valore basso a questa distanza di ricerca (ad esempio 0,1 m). Al contrario un disegno approssimativo dei tratti di passaggio necessita di un valore altro (1 m o più) per la costruzione della rete di passaggio dei cavi.
La connessione automatica dei quadri, individua i segmenti di passaggio dei cablaggi tracciati e, mediante l’apposito parametro Distanza di ricerca cavedi, individua la rete di cavedi e di punti di accesso alla rete per marcatori di quadro e di stringa cercando di instradare i cablaggi seguendo tali percorsi. Se per una coppia di marcatori non viene rilevato nessun punto di accesso alla rete di cavedi, la connessione viene ugualmente creata senza particolari vincoli di instradamento.
Inserimento moduli organizzati in strutture
Nuova modalità di disposizione dei moduli che tiene conto delle strutture metalliche su cui i pannelli sono montati (tipicamente 1, 2 o 3 file sovrapposte). Poiché di norma una stringa inizia e finisce sulla stessa struttura fisica (risparmio cavi, manutenzione, minori perdite per mismatch), impostando Numero di file e Stringhe per struttura e attivando Disponi stringhe in senso orizzontale, la disposizione uniforma gli accorpamenti dei moduli mantenendo per quanto possibile i parametri impostati. La modalità vale sia in inserimento manuale sia automatico.
• Consenti strutture eterogenee: in questa modalità permette di inserire automaticamente strutture con un numero di stringhe variabile: se lo spazio o gli ostacoli non consentono il numero impostato, il programma ritenta con un numero minore (comunque multiplo del numero di file).
• Progressione file verso Ovest: inverte il verso della progressione est-ovest dei moduli delle diverse stringhe.
Quadro di raccolta
Il quadro di parallelo tra inverter e misura collega più linee verso il Quadro Misura/scambio con DSO.
Il nuovo quadro di raccolta raccoglie le linee provenienti dai generatori e permette di gestire un solo cavo uscente verso il Gruppo di Misura dell'Energia Prodotta o verso il Quadro Misura/scambio con DSO.
Layout

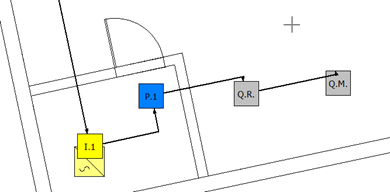

Pagina Layout, comando Gestione connessioni + Inserisci altri dispositivi: il Quadro di raccolta accoglie i cavi provenienti dagli inverter o dai quadri di parallelo.
Il quadro è identificato nel disegno con la sigla Q.R. In caso di layout multipli, il cavo di raccolta è collegato solamente sul primo layout.
Protezioni

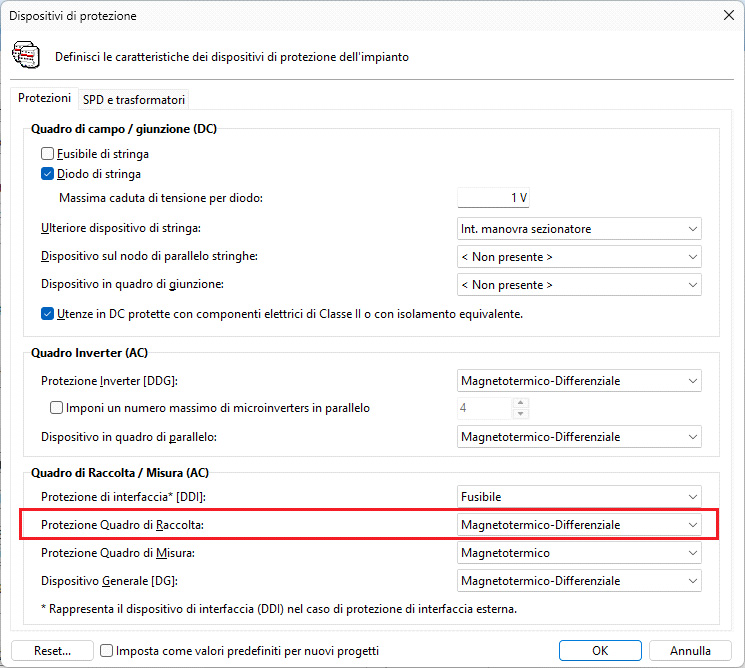

La protezione del quadro di raccolta deve essere selezionata in pagina Componenti + Protezioni, riquadro Quadro di raccolta/Misura (AC).

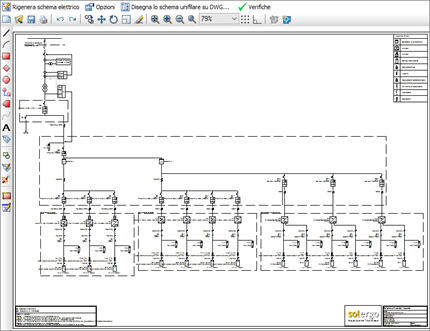

Schema elettrico
Siglatura secondo norme CEI
Nel disegno dello schema elettrico la siglatura delle protezioni segue le norme CEI (in particolare la CEI 0-16). Sono gestiti i dispositivi:
• DDG (Dispositivo Di Generatore): apparecchiatura la cui apertura determina la separazione del gruppo di generazione; siglati DDGx per x = 1..n.
• DDR (Dispositivo Di Rincalzo): separa la rete del Distributore dai gruppi di generazione in caso di intervento delle Protezioni di Interfaccia e mancata apertura del DDI. Può coincidere con il
Dispositivo Generale (sigla DG-DDR) o con il Dispositivo Di Generatore (sigla DDG-DDR); se multipli, DDR1, DDR2, ecc.
In caso di progetto con più sezioni, lo schema unifilare riporta una freccia in uscita dal SPI con indicazione “Ai DDI” e una freccia in ingresso per ogni DDI con indicazione “Dai DDI”.
Quadro di raccolta
La protezione del quadro di raccolta si trova a monte del contatore M2.

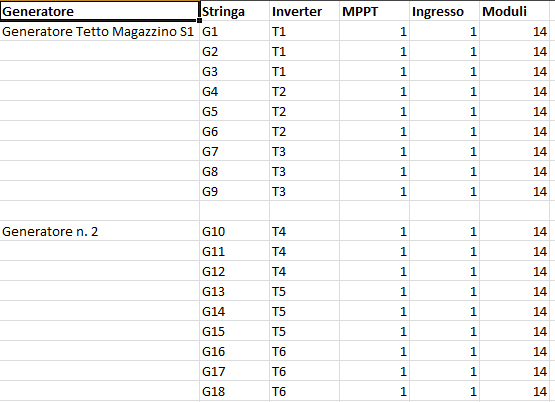

Esporta Tabella cablaggio stringhe: applica la sigla agli inverter ed alle stringhe come riportata nello schema elettrico.
Cavi e calcolo elettrico
Cavi
Pagina Cavi: aggiunto il cavo di raccolta e relativa protezione in pagina Q. Raccolta – Q. Misura.
Documentazione
Generazione documenti in formato Word (.docx)
Prima di generare il documento è ora possibile scegliere il formato del file della documentazione, tra Rich Text Format (.rtf) e Documento di Microsoft Word (.docx). Il documento è salvato nella cartella di origine del progetto e aperto automaticamente con il programma predefinito per il formato scelto.
Archivio Modelli documenti

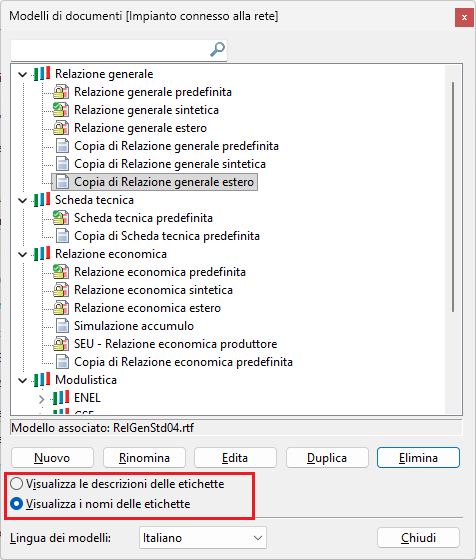

L’archivio dei modelli di documenti (per impianti connessi in rete e, dal sottocomando dedicato, per impianti a isola) elenca i modelli standard suddivisi per categoria, con nuove utilità:
• Casella di ricerca: ricerca sulle descrizioni dei modelli.
• Visualizza le descrizioni / i nomi delle etichette: alterna l’anteprima con le descrizioni delle etichette (più lenta) o con i nomi nella forma
Relazione generale

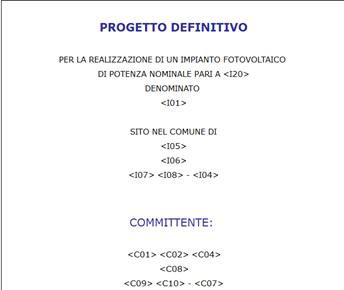

Sono stati aggiornati i modelli delle relazioni generali, in particolare il gruppo di verifica in presenza di ottimizzatori.
Regime fiscale
Iperammortamento (Legge di bilancio 2026)

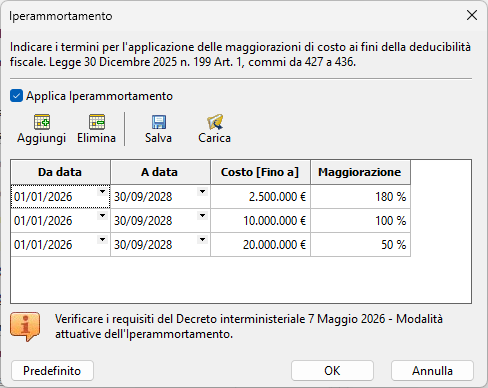

Il calcolo dell’iperammortamento applica le maggiorazioni di costo secondo la Legge 30 dicembre 2025 n. 199 (Legge di bilancio 2026), Art. 1, con rilevanza esclusivamente fiscale ai fini della determinazione delle quote di ammortamento e dei canoni di locazione finanziaria. Il calcolo si applica alle imposte IRPEF/IRES (in caso di leasing, alla quota capitale del canone e alla rata di riscatto); l’imponibile IRAP non risente della maggiorazione. Le modalità attuative sono definite dal decreto interministeriale del 7 maggio 2026. Solergo non esegue alcuna verifica preliminare per l’accesso all’iperammortamento.
Revisione della documentazione tecnica ed economica in relazione all'evoluzione normativa
La documentazione tecnica ed economica prodotta in Solergo è stata revisionata ed aggiornata in relazione agli adeguamenti normativi.
Estensione ed aggiornamento dei database di moduli, inverter e sistemi di accumulo
Per tutte le tipologie di dispositivi utilizzabili in un impianto fotovoltaico sono state integrate nuove serie in archivio.
