Novità Serie 2027 - Cablaggi, Distinta materiali e Computazione

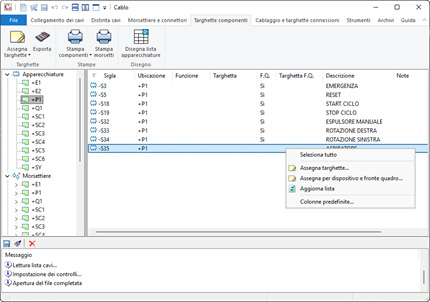

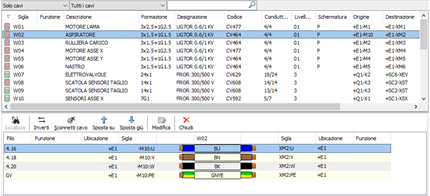

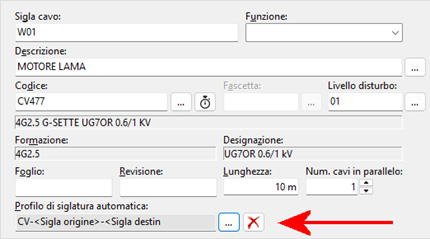

Electro Graphics ha rilasciato la nuovissima Serie 2027  dei software per progettazione elettrica e fotovoltaica. Qui presentiamo le maggiori novità e potenziamenti introdotti nell'area Cablaggi con Cablo e nell'area Preventivazione, software Tabula e Sigma.

Vedi tutte le novità Serie 2027:

Scarica la brochure Electro Graphics Novità Serie 2027

---

Notevole incremento di velocità nelle operazioni di ricerca ed editazione su file di progetto e archivi

Electro Graphics offre la possibilità di condividere gli archivi dei propri software su una rete aziendale, facilitando così la collaborazione e garantendo l'accesso a dati aggiornati e personalizzati a tutti gli operatori.

Condividere gli archivi del software consente a più operatori di lavorare contemporaneamente sugli stessi dati, evitando duplicazioni e garantendo la coerenza delle informazioni. Assicura che tutti utilizzino sempre gli archivi più recenti, evitando errori dovuti a versioni obsolete. Permette di riutilizzare facilmente configurazioni personalizzate, aumentando l'efficienza e la produttività.

Electro Graphics consiglia di utilizzare un server di rete per condividere gli archivi. Questa soluzione offre numerosi vantaggi rispetto all'accesso diretto ai database:

• La gestione di archivi di grandi dimensioni risulta più efficiente, garantendo una visualizzazione e una ricerca più rapide.

• Riduce l'impatto sulle prestazioni di rete, evitando rallentamenti dovuti a un utilizzo intenso.

L’opzione di condivisione degli archivi su server di rete è consigliata per condividere gli archivi posizionati in un server, tramite tecnologia Client/Server. Il vantaggio rispetto alla tecnologia con puntamento diretto ai database sta nella maggiore velocità di gestione di archivi di grandi dimensioni. La condivisione diretta è infatti più suscettibile all’utilizzo comune della rete e le prestazioni di visualizzazione e ricerca possono variare.

Electro Graphics supporta soluzioni tra le più diffuse per la gestione di database aziendali:

• Microsoft SQL Server: Un sistema di gestione di database relazionali commerciale, sviluppato da Microsoft e noto per le sue elevate prestazioni e funzionalità avanzate.

• MySQL: Un sistema di gestione di database relazionali open-source, molto popolare e versatile.

• SQLite: Altro sistema di gestione di database relazionali open-source che può leggere e scrivere i dati direttamente senza architettura client-server;  SQLite senza server non richiede installazione o configurazione, il che lo rende autonomo e meno dipendente dal sistema operativo.

Se non si dispone già di un server con gestore di database SQL, il pacchetto di installazione di Electro Graphics include una versione semplificata e facilmente configurabile di Microsoft SQL Server Express Edition, ideale per la condivisione degli archivi in piccole e medie imprese.

---

Archivi Materiali e Dispositivi

Serie abbinabili agli elementi ausiliari

Molti costruttori (Siemens, Schneider Electric, ABB, ecc) offrono contatti ausiliari compatibili trasversalmente con più famiglie di interruttori modulari (soprattutto magnetotermici e differenziali).

Per definire il modo in cui contatti e gli accessori ausiliari sono compatibili con tali famiglie è possibile utilizzare la finestra di dialogo Serie abbinabili.

Tali informazioni sono necessarie per agevolare la scelta degli accessori compatibili nel comando Gestione apparecchiatura in Ambiente Grafico, tenendo conto delle reali compatibilità tra interruttori

ed elementi ausiliari.

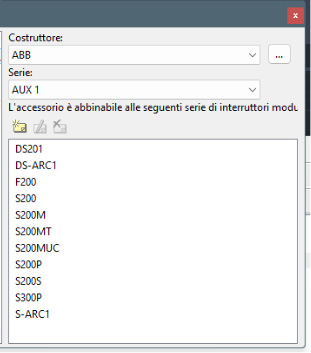

Lista delle serie abbinabili di un accessorio

Nella Scheda Simboli della scheda di editazione di un articolo materiale si attiva il pulsante Serie abbinabili quando nel campo Blocco/Formazione è assegnata una formazione classificata come Accessorio.

Si rammenta che la Formazione viene individuata dal carattere iniziale #, e l’opzione Accessorio è una caratteristica dell’elemento all’interno dell’archivio formazioni. Il campo costruttore e il campo serie devono essere preventivamente compilati per accedere alla finestra.

Il campo serie veste un ruolo decisivo nella definizione delle serie abbinabili perché la coppia costruttore-serie rappresenta la chiave a cui associare una lista di serie di interruttori modulari che possono accettare abbinamento con l’accessorio in editazione. Se un insieme di accessori/contatti ausiliari condivide la medesima lista di interruttori abbinabili, conviene assegnare a tali accessori la medesima serie, anche fittizia, con lo scopo di creare un’unica aggregazione di interruttori associabili.

Attraverso i comandi Nuovo, Modifica ed Elimina è possibile realizzare la lista delle serie di interruttori modulari abbinabili.

È possibile anche sfruttare gli appunti e usufruire dei comandi di Copia e Incolla: un operazione di incolla integra le serie se non presenti lasciando inalterate quelle già presenti.

Archivio delle serie abbinabili

Dal menu Utilità avviare Serie abbinabili per accedere all’insieme delle serie accessori e le loro liste di compatibilità.

La finestra visualizza a fianco la lista dei nodi con i costruttori che dispongono di accessori compatibili. Ogni nodo si può aprire per visualizzare le serie di accessori.

La finestra permette di avere una visione completa di tutte le serie abbinabili inserite, centralizzando le operazioni di modifica globali.

Serie compatibili

I costruttori possono fornire articoli di serie diverse compatibili e intercambiabili. Il nuovo comando Serie compatibili elenca le serie degli articoli compatibili con quelli della serie del costruttore corrente: selezionando costruttore e serie si visualizza l’elenco delle serie compatibili.

Questa lista di compatibilità è utilizzata dalle funzioni di ambiente grafico. Ad esempio, il comando Aggiungi ausiliario alla formazione corrente ricerca gli elementi in Archivio Materiali filtrati su costruttore e serie, considerando anche le serie presenti nella lista di compatibilità (funzione correlata alle novità di CADelet).

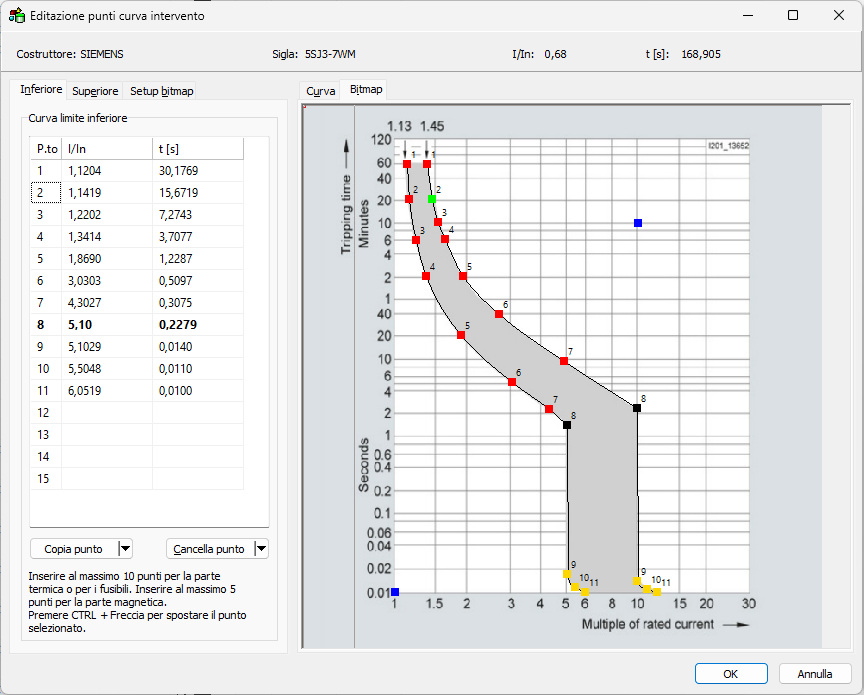

Curve di intervento – editor potenziato

L’editazione dei punti delle curve di intervento è stata migliorata. I punti sono ora evidenziati sull’immagine con una codifica colore che ne indica la natura, ed è disponibile l’annullamento delle operazioni.

Come inserire una curva da un'immagine bitmap

1. Aprire il file relativo all'immagine con il pulsante Apri, oppure incollare un’immagine precedentemente copiata negli appunti.

2. Sulla scheda Setup calibratura selezionare la casella di inserimento gialla, relativa all'origine degli assi.

3. Cliccare, sull'immagine della curva, in corrispondenza all'origine degli assi.

4. Successivamente, selezionare la casella di inserimento gialla, relativa all'altro punto del grafico (in alto a destra).

5. Cliccare in corrispondenza ad un punto posto all'incrocio tra le decadi della corrente e del tempo. Per ottenere una migliore precisione nella lettura dei dati è opportuno scegliere un punto all'incirca al centro del grafico.

6. Inserire nelle caselle di inserimento bianche, relative all'origine, i valori di corrente e tempo riportati nella scala.

7. Inserire nelle caselle di inserimento bianche, relative al secondo punto, i valori di corrente e tempo riportati nella scala.

8. Selezionare la cartella Inferiore se si inizia con la curva limite inferiore oppure superiore per la curva limite superiore.

9. Per ogni clic sull’immagine è aggiunto un punto in tabella. Utilizzare la combinazione Ctrl+frecce per spostare il punto selezionato. I punti sono inseriti nella griglia visualizzata in quel momento ordinati in corrente. Ogni nuovo punto è inserito automaticamente nella posizione corretta in base alle coordinate. Un punto inserito tra due punti causerà la rinumerazione dei punti successivi. Esempio: posso inserire un punto nuovo tra i punti 2 e 3. Il nuovo punto assume posizione 3 e tutti i punti a destra sono incrementati di una posizione. I punti sono evidenziati sull’immagine in colore diverso:

Rosso: par te termica

Giallo: parte magnetica

Verde: punto selezionato

Blu: estremi di calibratura

Nero: punto di sgancio

Fare clic sul punto per selezionarlo Il punto di sgancio è calcolato automaticamente ed evidenziato in colore nero sull’immagine ed in tabella.

E’ disponibile il comando di annullamento dell’ultima operazione di spostamento o inserimento:

utilizzare Annulla da menu contestuale oppure la combinazione di tasti Ctrl+Z.

Per inserire correttamente una curva bisogna rispettare i seguenti requisiti:

- La parte inferiore e la parte superiore devono contenere lo stesso numero di punti.

- I punti di sgancio della parte inferiore e e della parte superiore devono essere sullo stesso indice.

- Sono previsti minimo 4 punti ed al massimo 10 punti per la parte termica e minimo 3 punti ed al massimo 5 punti per la parte magnetica.

10. Per eliminare i punti utilizzare il pulsante cancella punto. Per facilitare l’editazione della curva è possibile copiare un’immagine negli appunti ed incollarla tramite il pulsante Incolla. Si consiglia di utilizzare lo strumento di cattura di Windows 10, attivabile premendo contemporaneamente i tasti Windows + Mauisc + S, per avviare la cattura di una porzione di schermo e inserirla negli appunti. Se necessario l'immagine viene adattata alla dimensione della finestra.

I punti inseriti possono essere spostati in un secondo momento con la selezione e trascinamento tramite mouse oppure selezionando la cella del punto in tabella e premere Ctrl + Freccia su/giù/destra/sinistra.

Con il pulsante OK viene confermato l'inserimento dei punti.

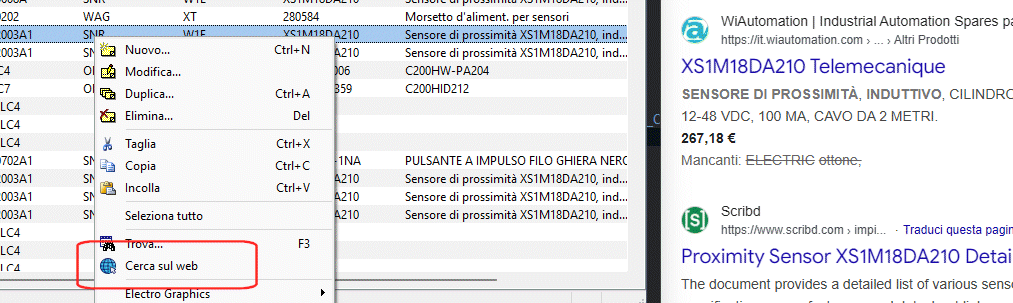

Ricerca sul web contestuale

Avere la ricerca web come comando contestuale in un gestionale di magazzino elimina la necessità di copiare, incollare e aprire nuove schede nel browser. È possibile cercare istantaneamente i codici dei ricambi o i dati tecnici di un articolo, velocizzando il lavoro e riducendo gli errori. Oppure è possibile individuare la disponibilità in rete, lo stato di produzione o il prezzo.

Dal menu contestuale di Tabula avviare il comando Cerca sul web per aprire il browser di sistema predefinito e avviare una ricerca web sull’articolo associato all’elemento selezionato. La ricerca avviene principalmente sui campi del costruttore, del codice principale e della descrizione articolo. Un messaggio di avvertimento informerà l’utente se l’elemento non possiede alcun codice associato.

Il comando è disponibile anche nel menu contestuale in Archivio Materiali.

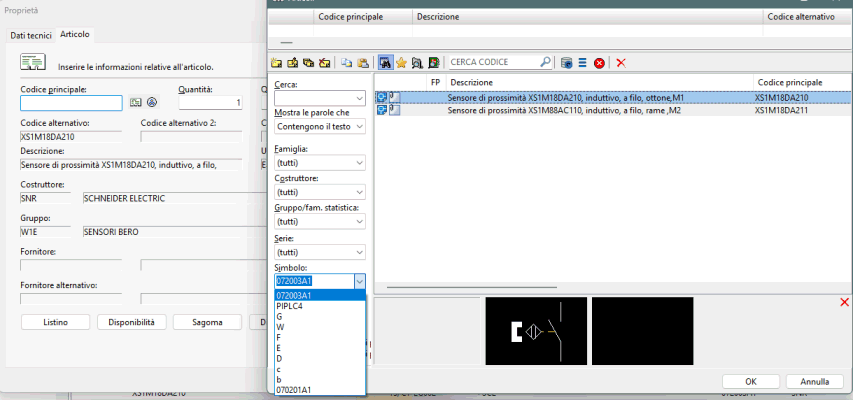

Nuova ricerca per simboli

Un nuovo filtro presente in Archivio Materiali permette di agevolare la ricerca su tutti gli elementi associati ad uno specifico simbolo grafico. L'informazione, che si trova nel campo Blocco nella scheda Simboli dell'articolo di magazzino, se correttamente impostata, permette di creare insieme di articoli tra loro compatibili o quanto meno affini. Abbinare i simboli grafici di sensori e attuatori ai relativi articoli semplifica, quindi, sia l’inserimento delle entità grafiche nel disegno, sia la modifica successiva della codifica.

Da Tabula, quando viene avviata la finestra di Archivio Materiali per l’assegnazione o la modifica del codice articolo, il blocco grafico associato appare in testa all'elenco dei simboli nel menu a tendina del filtro corrispondente. In questo modo l’utente può agevolmente decidere se utilizzare o meno il filtro a disposizione.

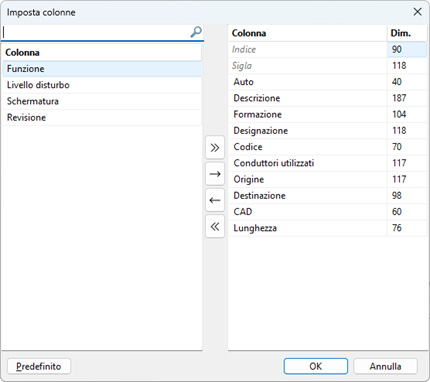

Nuovi campi per esportazioni e report

Per agevolare la personalizzazione di esportazioni e stampe sono stati inclusi nei report alcuni campi aggiuntivi riguardanti gli articoli materiali. Nello specifico questi campi interessano la condizione e la disponibilità degli articoli, come ad esempio lo stato di fuori produzione, le informazioni di ricodifica e lo stato prodotto. Questi campi diventano disponibili per stampe, pdf, esportazioni su foglio di calcolo e report in CAD.

Interfaccia

L’interfaccia è stata migliorata per agevolare la visualizzazione delle misurazioni in computo esteso e del capitolato.

Strutture ad albero di capitoli e di computo esteso

Nuova opzione: Descrizioni multilinea . Disponibile in menu contestuale.

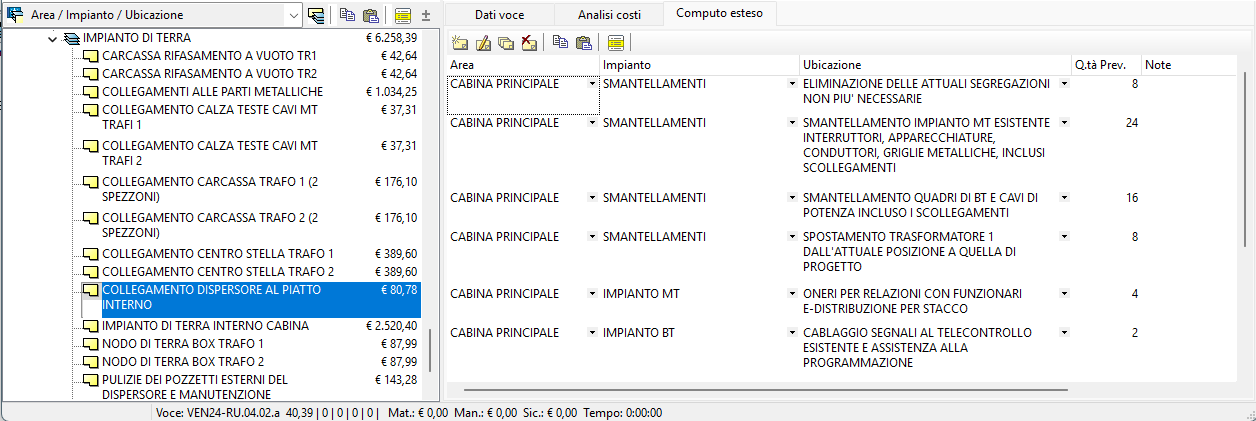

Le strutture ad albero di capitolato e di computo esteso suddividono i testi su più righe. La barra orizzontale è nascosta. Se la larghezza della struttura ad albero non supera un valore minimo i testi rimangono in modalità singola linea con testo parziale.

Computo esteso inferiore

Sostituita la griglia del computo esteso inferiore. I testi sono suddivisi su più righe per consenti re la visualizzazione totale .

La disposizione delle colonne Area, Impianto, Ubicazione corrisponde all'opzione di visualizzazione selezionata per la struttura ad albero del computo esteso. Il testo del campo Note può contenere i rinvii a capo. Utilizzare la combinazione Ctrl+Invio per aggiungere un rinvio a capo.

Computo metrico

La quantità consuntivo è visualizzata in colore rosso se maggiore della quantità preventivo, in colore verde se minore.

Il comando Visualizzazione ridotta, vedi Ribbon pagina Visualizza, è suddiviso nei due comandi:

• Visualizzazione ridotta capitoli: nasconde le descrizioni estese dei capitoli.

• Visualizzazione ridotta voci: nasconde le descrizioni estese delle voci.

Analisi costi

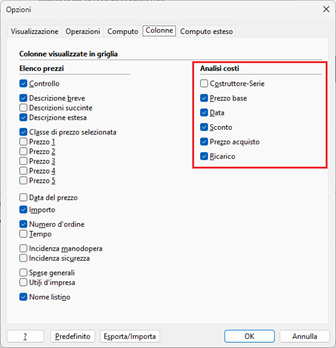

In proprietà di computo e listino, pagina Colonne, sono disponibili le opzioni di visualizzazione di alcune colonne della griglia di analisi costi:

• Costruttore

• Serie

• Data

• Sconto

• Prezzo acquisto

• Ricarico

• Prezzo

Backup automatico

Tra le opzioni di computo, pagina Computo, la nuova opzione Crea copia di backup in chiusura esegue automaticamente una copia di backup del computo. In fase di chiusura del computo, se modificato, è richiesta la conferma di salvataggio. In caso di risposta negativa è generato automaticamente un file di backup rinominato nello stesso percorso del file sgm/sgc:

\.backup..

Il file di backup sarà eliminato automaticamente in corrispondenza della prima operazione di salvataggio successiva.

Il backup automatico non si attiva se il computo è nuovo e non è mai stato salvato.

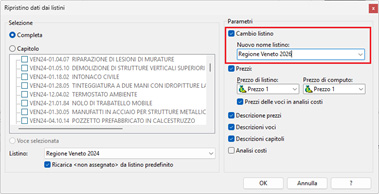

Ripristino dati dai listini

Comando Ripristino dati dai listini, aggiunta l'opzione Cambio listino: tutte le voci assegnate a Listino saranno assegnate a Nuovo nome listino.

Sostituisce il comando Cambio listino e permette di eseguire il ricarico dati da nuovo listino utilizzando un comando unico.

In pagina Dati voce del computo è riportato il nome del listino associato alla voce.

Importa dati da listino

Comando disponibile in archivio Listino. Importa dati da listino: aggiunta l'opzione Descrizioni. Permette di importare le descrizioni breve, estesa , succinte, unità di misura.

Importa i dati delle voci, non modifica le descrizioni dei capitoli.

Sostituzione multipla delle voci

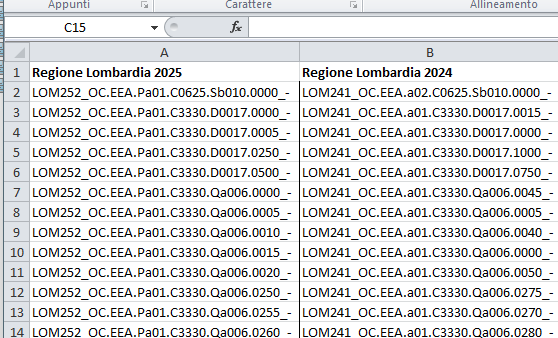

Il comando Sostituisci voce permette di sostituire tutte le voci appartenenti ad un determinato listino con le corrispondenti voci di un listino diverso. La sostituzione avviene in base ad una tabella di correlazione preparata su foglio di calcolo. La tabella deve essere strutturata nel modo seguente:

Prima riga: nomi dei listini.

Dalla seconda riga: i codici delle voci.

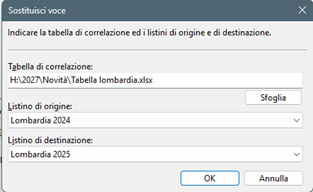

Il Comando Sostituisci voce si avvia dalla barra dei comandi, pagina Utilità, opzione Tutto il computo.

Tabella di correlazione: inserire percorso e nome del file .xls/.xlsx che contiene la tabella di correlazione dei codici voce.

Listino d i origine: selezionare il nome del listino delle voci da sostituire .

Listino di destinazione: selezionare il nome del listino dal quale prelevare i nuovi codici voce.

Copia/sposta quantità

Comando Copia quantità: copia le quantità delle voci nel filtro attivo da preventivo a consuntivo o viceversa.

Opzioni :

• Sposta preventivo in consuntivo

• Copia preventivo in consuntivo

• Azzera preventivo

• Sposta consuntivo in preventivo

• Copia consuntivo in preventivo

• Azzera consuntivo

N.B. Per le voci a corpo, se consuntivo > 0 allora preventivo = 1.

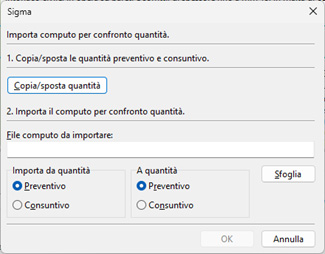

Importa computo per confronto quantità

Comando disponibile in menù File + Importa + Importa computo per confronto.

Importa un computo per confrontare le quantità. Il comando non produce un terzo computo ma esegue l'importazione di un computo nel computo corrente limitato ad un solo campo quantità (preventivo o consuntivo). In questo modo le due quantità possono essere confrontate.

Prima di procedere all’importazione del computo bisogna bisogna agire sul computo corrente e stabilire quali sono i campi quantità da confrontare tra il computo corrente ed il computo da importare.

Per confrontare due computi procedere come segue.

1. Copia/sposta le quantità preventivo e consuntivo del computo corrente.

Avvia l’utilità Copia/sposta quantità per liberare la colonna quantità che ospiterà le quantità del computo da importare. I diversi casi possibili sono:

   a. Confronto le quantità preventivo: sposto la quantità preventivo in consuntivo.

   b. Confronto preventivo corrente e consuntivo da importare: azzero la quantità consuntivo.

   c. Confronto consuntivo corrente e preventivo da importare: azzero la quantità preventivo.

   d. Confronto le quantità consuntivo: sposto la quantità consuntivo in preventivo.

2. Importa il computo per confronto quantità.

I diversi casi possibili sono:

   • Confronto le quantità preventivo: Importa da quantità: Preventivo A quantità: Preventivo.

   • Confronto preventivo corrente e consuntivo da importare: Importa da quantità: Consuntivo A quantità: Consuntivo.

   • Confronto consuntivo corrente e preventivo da importare: Importa da quantità: Preventivo A quantità: Preventivo.

   • Confronto le quantità consuntivo: Importa da quantità: Consuntivo A quantità: Consuntivo.

Esempio.

Il primo computo in fase di gara è compilato nel campo quantità Preventivo. Successivamente una prima variante dovrà essere compilata nel campo quantità Consuntivo. Per proseguire il confronto di quantità con le varianti successive si procede come segue:

   • Salvare una copia dell’ultima variante (Salva con nome);

   • Compilare le nuove quantità nel campo quantità Consuntivo;

   • Facoltativo: azzerare le quantità del campo quantità Preventivo. In questo campo saranno compilate per importazione le quantità della variante precedente.

   • Importare il computo precedente ed impostare le opzioni

Importa da quantità: Consuntivo;

A quantità: Preventivo;

N.B. Le quantità importate sovrascrivono le quantità di destinazione. Nessuna operazione di somma o sottrazione sarà eseguita alle quantità delle voci già presenti.

Questo comando non è disponibile per i progetti di Contabilità.

Le quantità consuntivo, se differiscono dalle quantità preventivo, sono evidenziate da colori diversi.

Se consuntivo > preventivo: colore rosso;

Se consuntivo < preventivo: colore verde.

Stampe

Per agevolare il confronto tra computi è aggiunta la nuova opzione Escludi voci a quantità invariate: esclude dalla stampa le voci a quantità preventivo = quantità consuntivo.

La stampa Consuntivo è predisposta per il confronto tra le quantità e riporta così le sole voci variate.

Stampa Riepilogo esteso

Aggiunta la colonna facoltativa Importo consuntivo. Per attivare la colonna utilizzare il comando Imposta colonne.

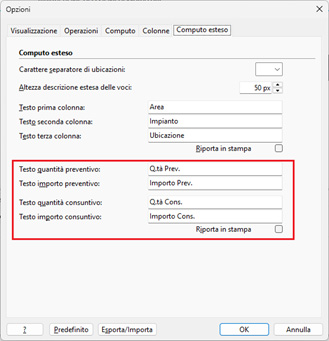

Personalizzazione dei titoli di quantità Preventivo e Consuntivo

I titoli delle colonne Quantità preventivo, Quantità Consuntivo, Importo preventivo, Importo consuntivo sono personalizzabili. I testi sono visibili nei titoli di colonna delle griglie computo, computo esteso.

L’opzione è disponibile in opzioni computo, pagina Computo esteso. L'opzione Riporta in stampa riporta in tutte le stampe le stringhe personalizzate nei titoli di colonna omonimi.

Contabilità

Quantità consuntivo in formato percentuale.

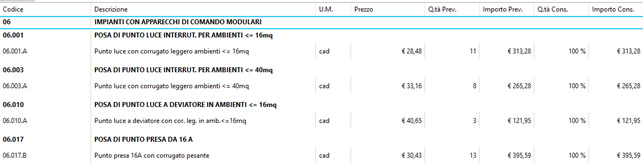

La quantità consuntivo per le voci a misura può essere visualizzata in formato percentuale. L’opzione è attivabile in opzioni di computo, pagina Computo, oppure in ribbon in pagina Visualizza.

Nuove voci

Per le nuove voci inserite in contabilità, (non importate da computo) è abilitata la modifica della quantità preventivo e dell’analisi costi.

Elenco misure

E’ consentita l’operazione di Elimina righe su selezione multipla.

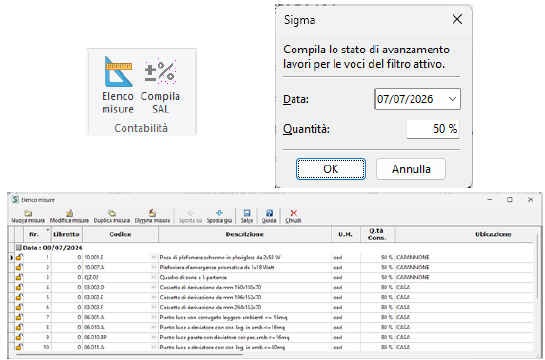

Compilazione rapida dello stato di avanzamento

Gli stati di avanzamento successivi al primo contengono tutti quantità preventivo nulla, perché si tratta di misurazioni collegate alla data. La quantità consuntivo quindi non può essere calcolata sulla singola misura ma deve essere calcolata sulla quantità preventivo totale della voce di lavorazione.

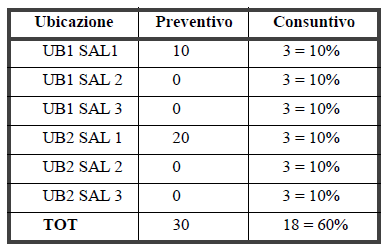

Esempio:

La quantità consuntivo da applicare sarà data dalla differenza positiva tra la quantità totale del nuovo SAL e la quantità totale consuntivo del SAL precedente.

L’utilità funziona come segue:

1. 1. Selezionare un filtro per le voci alle quali applicare lo stato di avanzamento: tutto il computo oppure un nodo della struttura ad albero di computo esteso (Area, Impianto, Ubicazione);

2. 2. Selezionare la data del SAL;

3. 3. Compilare la percentuale di avanzamento lavori progressiva (Qta SAL);

Ad ogni voce viene aggiunta una nuova misura con le seguenti caratteristiche:

• Data del SAL;

• Quantità preventivo = 0;

• Quantità consuntivo = Quantità totale preventivo * Qta SAL % - Quantità totale consuntivo.

La nuova misura viene aggiunta solo se la quantità consuntivo calcolata è diversa da zero.

Aggiornamento dei listini predefiniti e delle PA regionali e provinciali

I listini regionali o provinciali come anche le specifiche tecniche dei capitolati, sono continuamente mantenuti aggiornati e pubblicati ad ogni rilascio delle relative fonti di PA.
