Siglatura e numerazione morsettiere multipiano e altre utilità.
La
nuova serie 2026 dei CAD elettrici di Electro Graphics è stata sviluppata tenendo ben presente i punti più sentiti dalla clientela su questo tema.
Ecco quindi che
la siglatura automatica dei morsetti attivabile in fase di inserimento degli
stessi, è efficace anche durante la duplicazione, spostamento e cancellazione
di morsetti appartenenti ad una morsettiera con questa proprietà attiva:
l’effetto ottenibile è la rinumerazione dell’intera morsettiera, anche con morsetti
multipiano, con le stesse modalità utilizzate inizialmente.
Una nuova proprietà delle morsettiere consente di creare aggregazioni di morsettiere con sigle identificative diverse allo scopo di ottenere un'unica rappresentazione nello schema elettrico (schematica o tabellare). In particolare nella tracciatura delle morsettiere aggregate, le singole morsettiere che le compongono sono affiancate interponendo dei blocchi speciali che individuano l’inizio e la fine delle singole morsettiere.
Infine, nuove
opzioni consentono un maggiore controllo nell’assegnazione di gruppi e livelli
dei morsetti multipiano già inseriti
nello schema.
L’utilizzo di software Electro Graphics garantisce ancora una volta modalità operative efficaci, risparmio di tempo e una reale riduzione di errori negli schemi prodotti.
Siglatura automatica dei morsetti

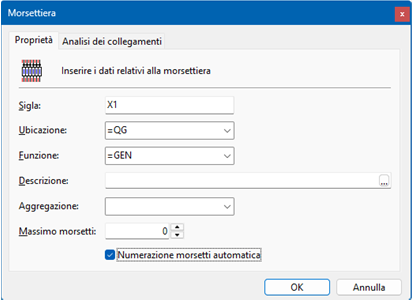

L’opzione Numerazione morsetti automatica attiva
l’assegnazione automatica progressiva dei pin morsetti durante le normali
operazioni di disegno.
Inserimento,
duplicazione, spostamento e cancellazione di morsetti appartenenti ad una
morsettiera con questa casella attiva, provocano la rinumerazione dell’intera
morsettiera con le stesse modalità del comando Numerazione morsetti.
Il metodo di
ordinamento è impostabile nei parametri di configurazione del progetto, dove è
possibile selezionare se procedere con una sequenza alto-basso o
sinistra-destra. La numerazione, invece, è sempre numerica con primo indice che
comincia da 1 e non sono previsti prefissi o suffissi. Si consiglia di
utilizzare questa modalità di numerazione per morsettiere che risiedono in un
unico disegno dello schema. Nel caso di morsetti sezionabili verranno proposti
due pin per ciascun morsetto, ma se l’operatore assegna lo stesso pin ai due
capi del morsetto l’impostazione sarà mantenuta nelle successive rinumerazioni.
Eventuali pin vincolati (mediante vincolo
Pin morsetto) mantengono il valore impostato dall’operatore.
Aggregazione di morsettiere
Una nuova
proprietà delle morsettiere consente di creare aggregazioni di più gruppi di
morsetti con sigle identificative diverse allo scopo di ottenere un'unica
rappresentazione nello schema elettrico (schematica o tabellare).
Per impostare
una morsettiera di aggregazione è sufficiente compilare, con il medesimo
valore, il campo Aggregazione nei
dati relativi a tutte le morsettiere che si desidera raggruppare.
Nella finestra Morsettiere è possibile individuare
facilmente quali elementi sono stati aggregati dal fatto che la sigla di aggregazione, se presente, è
riportata tra parentesi a fianco della sigla morsettiera.

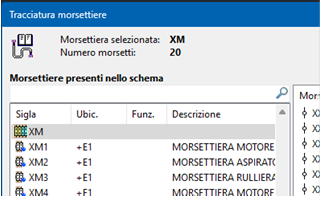

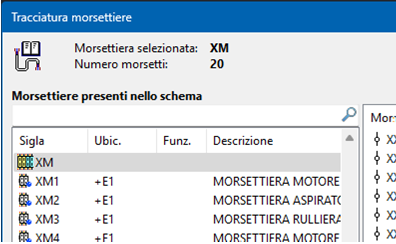

Nei comandi di Tracciatura morsettiera e Tabella morsettiera le sigle delle
morsettiere aggregate appaiono in lista identificate da particolari icone che
ne semplificano l’individuazione.

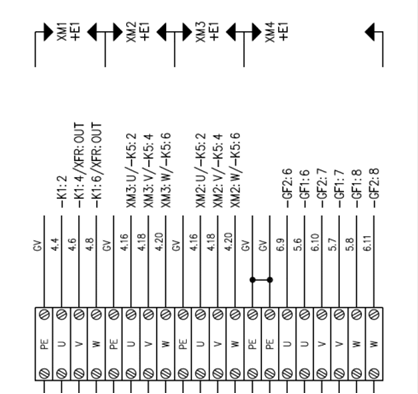

In particolare nella tracciatura delle morsettiere aggregate, le singole morsettiere che le compongono vengono affiancate interponendo dei blocchi speciali che individuano l’inizio e la fine delle singole morsettiere. Tali blocchi possono essere personalizzati per riportare i dati della morsettiera contenuta (sigla, descrizione, ecc.) nell’elaborato.
Il nome di tali
blocchi dipende dal profilo di tracciatura e viene composto con GR_OPEN_ +
Utilità nell’utilizzo di morsetti a piani
Sono state
implementate funzioni aggiuntive per estendere l’utilizzo e la riassegnazione
dei livelli nelle morsettiere a più piani. Di seguito si riportano le
principali implementazioni:
Aumento dei livelli per morsetti multipiano
Per facilitare
l’inserimento in archivio morsetti di elementi particolari con un numero
elevato di piani, reperibili sul mercato, è stato esteso a 16 il numero di
piani definibili per un morsetto multiplo.
Gestione dei piani in formato alfanumerico
Nei Parametri di configurazione schema,
scheda Morsetti, è stata introdotta
una casella di spunta che permette di interpretare i livelli delle morsettiere
multipiano con caratteri alfabetici. I piani assegnati, pertanto, invece di una
numerazione 1, 2, 3, ... assumono le lettere A, B, C, ...
L’opzione nasce
per migliorare la distinzione tra gruppo del morsetto (raggruppamento del
morsetto fisico per i simboli inseriti) e il piano utilizzato per il cablaggio.
Nota. Nella scelta del blocco di rappresentazione del
morsetto per la tracciatura morsettiera (il piano è utilizzato nella formazione
del nome del blocco) il livello viene considerato numerico anche se è
utilizzata la modalità piani alfanumerici. In questo contesto A è pari a 1, B è
pari a 2, ecc.
Inserimento dei morsetti per singolo piano
Quando sono
inseriti morsetti multipiano, tra le opzioni di inserimento è possibile
attivare la casella Solo piano e
selezionare uno dei livelli previsti dalla tipologia di morsetto.
In questa
configurazione il software, in seguito all’inserimento su disegno, non
visualizza la finestra di dialogo per la scelta del livello, in quanto è stato
impostato, e assegna il gruppo del morsetto automaticamente sulla base dei
gruppi liberi per il livello impostato.
In tutti i casi
è sempre possibile utilizzare le utilità di numerazione morsetti per modificare
le assegnazioni di gruppi e livelli dei morsetti.
Riassegna morsetti multipli in modifica morsetti
Nuove opzioni
consentono un maggiore controllo nell’assegnazione di gruppi e livelli dei
morsetti già inseriti a disegno.
Nella finestra
di Modifica morsetto (finestra Morsettiere) quando viene modificato o
confermato il codice di un morsetto multipiano, si attiva il gruppo di comandi
Morsetti multipli che permette di riassegnare gruppi e livelli dei morsetti
selezionati.
In particolare
se viene attivata la casella Per piani,
è possibile impostare un livello di partenza e il numero di piani adiacenti,
ovvero dopo quanti morsetti deve avvenire un aumento del piano.
In tal modo è
possibile intervenire, dopo l’inserimento dei morsetti, per assegnare una
continuità alle connessioni dei morsetti rispettando un ordine che segua i
diversi piani della morsettiera.
Rappresentazione in Cablo dei morsetti multipiano
In Cablo
(scheda Morsettiere e connettori) i
morsetti multipiano vengono visualizzati con icone rappresentative che
presentano un piccolo scostamento legato al piano di appartenenza. Questo effetto
grafico agevola l’individuazione dei vari piani dei morsetti appartenenti ad un
determinato gruppo.
Adiacenza dei morsetti multipiano in tracciatura
Mantieni contigui i morsetti dello stesso gruppo: selezionando questa opzione gli elementi di morsetti multipli (a più piani)
vengono riportati in tabella sempre uno in seguito all’altro; altrimenti
possono essere riportati secondo l’ordinamento scelto prima della tracciatura
della tabella.
Con questa opzione i blocchi di un morsetto multiplo vengono ora rappresentati adiacenti e non vengono interrotti da un cambio foglio.
Utilità per morsetti e connettori
E’ stata
migliorata la gestione dello stato di visibilità degli attributi Ubicazione e
Funzione (UBIC1 e FUNZ1) dei simboli morsetti e connettori
in fase di inserimento, attraverso i comandi Morsetti e Connettori.
Gli attributi vengono posti invisibili nel caso in cui il valore di ubicazione e/o funzione coincida con quello del foglio o del box ubicazione nel quale il simbolo viene inserito.
