Solergo: instradamento cavi e definizione cavidotti nel layout.

Il software affronta quindi le problematiche di corretta individuazione dei percorsi ottimali che collegano le stringhe di moduli ai quadri di campo e da questi alle apparecchiature di conversione; similmente gestisce i collegamenti tra gli inverter ed il punto di consegna, passando per eventuali quadri di parallelo e di misura

La nuova versione 2026, analizza le tratte omogenee di collegamento tra un elemento ed il suo punto di connessione a monte, individua i cavi che interessano tale tratta e permette di definire il cavidotto con cui sarà realizzata ogni tratta nel layout d’impianto.

Il software assegna il cavidotto, considerando dei criteri di scelta definibili dall’operatore, al fine di ottenere una disposizione ottimale dei cavi, rispettando criteri di posa e sfilabilità.

Ancora una volta, l’utilizzo dei software di progettazione di Electro Graphics dà risposte reali alle esigenze del progettista, integrandone le conoscenze e le capacità: un vero e proprio “ferro del mestiere”.

Assegnazione dei cavidotti alle vie cavo

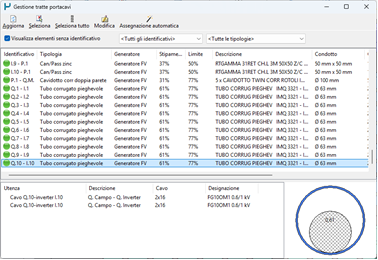

La finestra Gestione tratte portacavi, che si apre dal menu Gestione connessioni della finestra di Layout, visualizza tutte le tratte di condotto rilevate nel disegno d’impianto corrente e lo stato di ognuna.

In Layout impianto è ora possibile assegnare i portacavi alle vie cavo disegnate e verificare lo stipamento di ciascuna tratta.

Nota. Per tratta si intende l’insieme di segmenti contigui di portacavi tra una diramazione e l’altra; tutti i segmenti che compongono una tratta sono identificati dallo stesso identificativo, la stessa tipologia di portacavi e lo stesso contenuto uniforme di cavi.

Questo strumento offre due modalità per assegnare i portacavi alle tratte di condotto.

Con l’assegnazione manuale è possibile selezionare manualmente il portacavi desiderato per le tratte selezionate.

Con l’assegnazione tratte automatica, invece, è il software che seleziona il modello di portacavi più adatto in base ad alcune preferenze del progettista e alle caratteristiche della tratta.

Dopo l'assegnazione, è possibile verificare lo stato di riempimento di ogni tratta.

La finestra visualizza due liste.

Quella superiore mostra le tratte rilevate nel layout corrente con tutte le informazioni del condotto ove già assegnato: Identificativo, Tipologia, Generatore, Stipamento, Limite riempimento, Descrizione, Condotto, Conduttori e Note

La lista inferiore mostra in dettaglio le informazioni dei cavi contenuti della tratta selezionata nella finestra superiore: Utenza, Descrizione, Cavo e Designazione.

A destra è rappresentata una vista in sezione del condotto evidenziando il livello di riempimento dovuto ai cavi.

Nel riquadro superiore è possibile impostare un filtro di visualizzazione delle tratte. È possibile visualizzare o meno le tratte prive di identificativo; per convenzione, tali tratte sono tratte di percorrenza cavi che non devono essere veicolate all’interno di tubi o canaline, o che non devono essere computati nel progetto. Altre liste a discesa permettono di limitare rapidamente la visualizzazione ad un determinato identificativo o a una sola tipologia di portacavi.

Nella barra degli strumenti principale sono disponibili anche i seguenti comandi.

Aggiorna: Aggiorna i dati visualizzati nella finestra, rianalizzando l’intero disegno.

Seleziona: Consente di selezionare un’entità condotto sul disegno al fine di evidenziare nella lista la tratta di appartenenza.

Seleziona tutto: Seleziona tutti gli elementi visibili nella lista delle tratte, al fine di modifiche generali.

Di seguito sono descritte le altre funzioni di gestione delle tratte portacavi.

Assegnazione dei portacavi

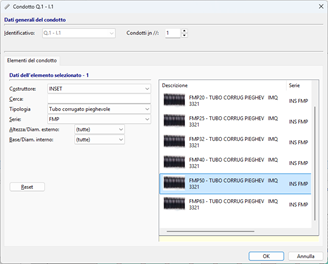

La funzione Modifica visualizza la finestra per la modifica dei dati condotto e la scelta del portacavi da assegnare alle tratte selezionate in lista.

È possibile scegliere il codice di portacavi necessario tra quelli disponibili in archivio.

Il riquadro superiore mostra i dati generali del condotto.

Identificativo: identificavo della tratta assegnato in automatico da Solergo, come concatenazione della sigla degli elementi di partenza e arrivo.

Condotti in // (condotti in parallelo): numero di tubi o canali adiacenti che costituiscono il condotto.

Tale numero viene considerato dal controllo dello stipamento (il fascio dei cavi viene distribuito su più condotti), dall’estrazione dei materiali per la preventivazione (viene conteggiato il numero reale di condotti), nel calcolo della lunghezza totale del condotto riportata nella Tabella riassuntiva condotti e visualizzato nella Etichetta condotto.

Per filtrare la lista dei portacavi è possibile impostare i seguenti dati caratteristici.

Costruttore: costruttore del portacavi tra quelli in archivio.

Tipologia: lista delle tipologie utilizzate in archivio per raggruppare i portacavi: ad esempio Cavidotto rigido, Tubo corrugato pieghevole, Tubo rigido,...

Serie: serie commerciale dei prodotti.

Altezza/Diam. esterno: altezza del condotto se a sezione rettangolare, oppure diametro esterno se a sezione circolare.

Base/Diam. interno: larghezza di base del condotto se a sezione rettangolare, oppure diametro interno se a sezione circolare.

Per assegnare un articolo è sufficiente fare doppio clic sopra esso oppure selezionarlo e premere il pulsante OK.

Assegnazione automatica delle tratte

L’assegnazione del portacavi alle tratte di condotto può avvenire in modo automatico tramite la funzione Assegnazione automatica, dalla finestra Gestione tratte portacavi.

Selezionare dall'elenco le tratte sulle quali si desidera eseguire l'assegnazione automatica; questo permette di effettuare un primo filtro sugli elementi che si desidera mantenere inalterati.

Avviare quindi la funzione dalla barra degli strumenti.

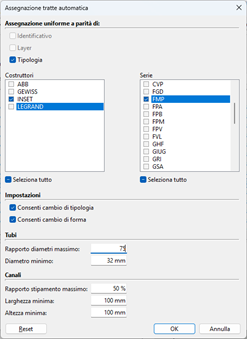

Sono disponibili diversi criteri per guidare l’assegnazione delle tratte portacavi e si possono mettere a punto nella finestra Assegnazione tratte automatica visualizzata in avvio del comando.

Assegnazione uniforme

Questa impostazione vale per le tratte che hanno già un portacavi assegnato.

Se si seleziona l’opzione Tipologia, il software cerca di assegnare lo stesso portacavi a tutte le tratte che ne hanno già uno della medesima tipologia.

Ad esempio, cerca di assegnare il medesimo articolo a tutte le tratte con portacavi di tipologia Tubo corrugato pieghevole; l’articolo sarà rispondente ai criteri scelti e potrebbe essere anche di tipologia diversa da quello preesistente.

Se l’opzione Tipologia non è selezionata è possibile che portacavi della stessa tipologia vengano sostituiti con articoli differenti.

Le liste presenti nella finestra di dialogo consentono, inoltre, di limitare la scelta automatica ad una lista di costruttori e serie selezionate; è possibile considerare solo alcuni costruttori e/o serie oppure eventualmente estendere la ricerca a tutto l’archivio di portacavi disponibile. La ricerca fa riferimento all’archivio Portacavi che può essere consultato e manutentato tramite la finestra di Archivi cavetteria (dal menu Strumenti).

Cambio di tipologia e/o forma

Se una tratta ha già un portacavi assegnato, le caratteristiche tipologia e/o forma (tubo, canale, passerella) verranno mantenute anche nella selezione automatica, a meno che non si decida di modificarle. Attivando le opzioni Consenti cambio, si consente all'algoritmo di considerare portacavi con tipologie e/o forme diverse.

Tubi: Per i cavidotti di tipo tubo è possibile specificare i seguenti parametri utilizzati per la scelta del materiale opportuno.

-       Rapporto diametro minimo: indica il rapporto minimo tra il diametro cavi e il diametro interno che deve soddisfare un tubo con cavi al suo interno.

-       Diametro minimo: indica il diametro minimo che deve soddisfare un tubo privo di cavi al suo interno.

Canali: I seguenti parametri sono utilizzati per la scelta dei cavidotti di tipo canale e passerelle.

-       Rapporto stipamento minimo: indica il rapporto minimo che deve essere garantito tra area occupata dai cavi e area interna dei canali.

-       Larghezza e Altezza minima: indica larghezza e altezza minima dei canali.

Assegnazione dei portacavi con Edita marcatore

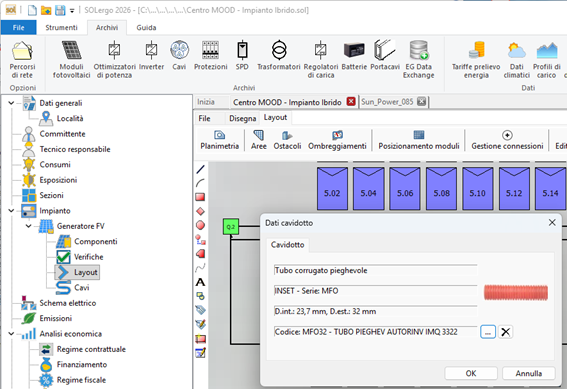

È possibile effettuare la scelta o la modifica del portacavi assegnato anche senza aprire la finestra Gestione tratte portacavi. Dalla barra degli strumenti della finestra del layout impianto, avviare il comando Edita marcatore e selezionare la linea nel disegno, oppure semplicemente fare doppio clic sulla linea.

Nella finestra Dati cavidotto che si apre, il bottoncino a lato della casella del codice apre la finestra di scelta.

Controllo dello stipamento

La prima colonna della lista delle tratte fornisce una rapida visualizzazione dello stato di riempimento di ogni portacavi tramite un'icona colorata.

L’icona spia di colore verde indica che lo stipamento è conforme.

L’icona spia di colore rosso indica un indice di stipamento non conforme.

L’icona punto esclamativo indica che le utenze nella tratta non hanno cavi assegnati oppure tali cavi non sono presenti in archivio Cavi.

La mancanza dell’icona indica l’assenza completa di utenze all’interno della tratta.

L’analisi dello stipamento di un portacavi verifica la corretta posa in opera dei cavi, valutando se i parametri minimi sono conformi alle indicazioni delle Norme.

Per garantire la corretta posa in opera dei cavi, la norma CEI 64-8 riporta: “si raccomanda di prevedere la sfilabilità dei cavi: a tal fine si consiglia che il diametro interno dei tubi protettivi sia pari almeno 1,3 volte il diametro del cerchio circoscritto al fascio di cavi che essi sono destinati a contenere, con un minimo di 10mm. Per i canali e le passerelle a sezione diversa dalla circolare si consiglia che il rapporto tra la sezione stessa e l'area della sezione retta occupata dai cavi non sia inferiore a 2”.

Il controllo dello stipamento rileva la dimensione dei portacavi usati nel layout, la formazione e la designazione dei cavi nei dati delle utenze elaborate in Solergo.

In conformità alle norme CEI, se il portacavi è a sezione circolare, il software verifica che il diametro interno del tubo portacavi sia pari almeno a 1,3 volte il diametro del cerchio circoscritto al fascio di cavi. Se il portacavi selezionato è a sezione non circolare, il programma verifica che il rapporto, tra la sezione del portacavi e la sezione occupata dal fascio di cavi, non sia inferiore a 2.

Etichetta cavidotto

È possibile riportare nel layout impianto una etichetta con la rappresentazione grafica del tubo o canale e le informazioni del portacavi assegnato a un tratto di cavidotto disegnato.

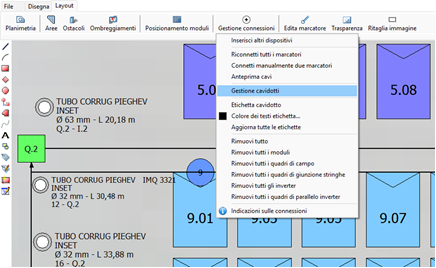

Dalla barra degli strumenti della finestra del layout impianto, scegliere Gestione connessioni > Etichetta cavidotto. Quindi, selezionare un punto lungo il condotto nel layout e di seguito un secondo punto dove si intende inserire l’etichetta.

Le etichette predefinite mostrano la sezione del portacavi, tubo o canale, con a lato le seguenti informazioni:

Descrizione, Costruttore, Dimensioni e Identificavo della tratta (Sigla degli elementi di partenza e arrivo)

È possibile personalizzare la grafica delle etichette modificando i due blocchi usati dal software, presenti in \COMMON\TEMPLATE\SOL (si può leggere il dal menu Strumenti > Percorsi di rete):

• Etichetta per tubo: TagConduit.fc

• Etichetta per canale: TagCableTray.fc

Nella finestra di layout è possibile aprire tali file (comando Apri) e, dopo aver modificato la grafica, salvare il blocco (comando Salva) (si consiglia di fare una copia dei file prima di modificarli).

Colore dei testi etichetta: È possibile scegliere il colore dei testi delle etichette tramite il comando Gestione connessioni > Colore dei testi etichetta.

Aggiorna tutte le etichette: In seguito a modifiche all’assegnazione dei portacavi è possibile aggiornare le etichette già disegnate, con il comando Gestione connessioni > Aggiorna tutte le etichette.

Portacavi nel computo metrico

I portacavi assegnati ai cavidotti concorrono al costo di realizzazione impianto e sono elencati nella sezione Condotti del computo metrico, raggruppati per codice (Analisi economica del progetto).
